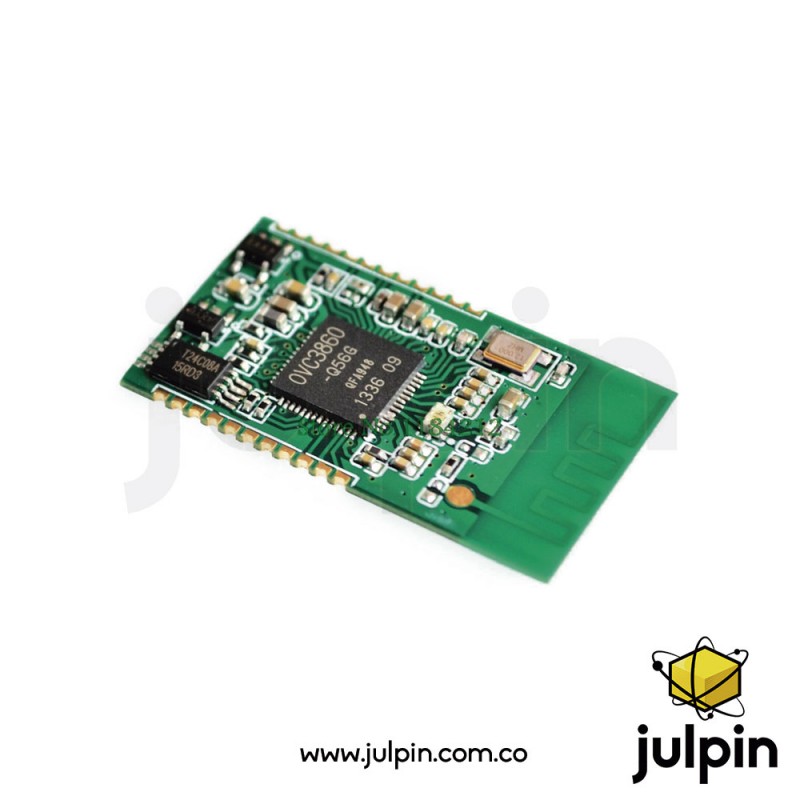

Módulo bluetooth stereo XS-3868

DESCRIPCIÓN

El módulo bluetooth stereo SX-3868 Versión 3.0, está basado ​​en en el Chip OVC3860. Este módulo es un dispositivo que permite conectarse a través de Bluetooth con otros equipos que posean este sistema, como los celulares o tablets y transferir un flujo de señales de audio sin conexión de cable. Este módulo es de bajo costo y de un tamaño pequeño que permite incorporarlo de manera sencilla dentro de muchos proyectos. El módulo está diseñado para trabajar con un voltaje de hasta 3,7 V DC aproximadamente, lo cual lo hace aún más versátil y adaptable a multitud de dispositivos  como auriculares que por sí mismos tengan conexión Bluetooth, altavoces inalámbricos y portátiles, entre muchos otros.

CARACTERÍSTICAS

• Está basado en el Chip OVC3860.
• Frecuencia de 2.402 ~ 2.480 GHz
• Potencia del transmisor de 4 dBm (antena PCB), Clase2
• Sensibilidad del receptor -82 dBm
• Tamaño del módulo 30 x 17 x 3,4 mm
• Bluetooth: Versión 2.0
• Alcance de comunicación de aproximadamente 10 m
• Velocidades de transferencia de datos de hasta 3 Mbps
• Permite conectar una antena externa a través de la plataforma de SMT
• Permite conectar un micrófono mono
• Tiene control de volumen de audio (botones)
• Indicación del estado módulo con dos LEDs
• una salida de audio (auriculares están diseñados para conectar altavoces con una impedancia de 32 ohmios - integrado amplificador de auriculares 40 mW)
• Tensión de alimentación de 3.6 a 4.2 V DC
• Consumo de corriente hasta 55 mA en reproducción de audio
• Consumo de corriente en modo de reposo de menos de 10 mA (de hecho, menos de 1 mA)
• Incorpora un tiempo de tránsito de 5 minutos, el modo de ahorro de energía (si no hay reproducción)
• Perfiles: A2DP V1.2 del disipador Sólo, AVRCP V1.4 -Controller Sólo, HSP V1.2, V1.5 HFP
• La velocidad de conexión en la UART 115200 (utiliza principalmente para la depuración-a)
• Built-in estéreo DAC de 20 bits
• Built-in mono ADC de 16 bits
• Integrado controlador de carga de la batería de Li-ion, Li-Pol, corriente de carga de hasta 150 mA
• Contraseña para conectarse 0000

ACLARACIONES DE USO

Para empezar a utilizar el dispositivo Bluetooth no es necesario hacer conexiones complejas, sólo tiene que conectar la fuente de alimentación (batería), una resistencia de 4,7 ohmios a 10 ohmios entre los terminales de 1,8V y el primer terminal (rst) y soldar los cables de salida que permitirán conectar los altavoces o auriculares. Como configuración estándar, el módulo es visible para otros dispositivos Bluetooth como POR 1007BT. Solo debe solicitar la conexión e introduzca una contraseña.

El módulo se predetermina como receptor principal y cuando la conexión está hecha, el audio es transferido vía bluetooth. Si sólo conecta el módulo a la alimentación y los auriculares de salida sin hacer uso de los terminales de control de volumen, este será automáticamente ubicado en su máximo nivel; Así que cuando se ajusta el volumen del altavoz en el teléfono, este ajustará el nivel de volumen de la reproducción de manera directa.
