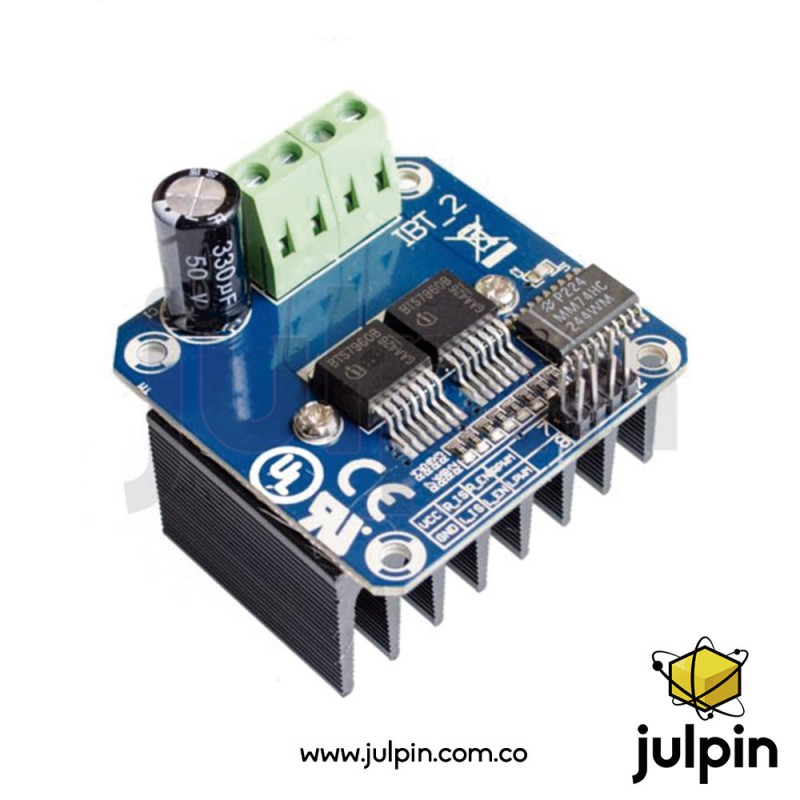

(43 Amp) Módulo controlador de motores.

DESCRIPCIÓN:

Este producto se trata de un módulo de accionamiento o control para motores DC. El variador utiliza los chips del controlador de potencia del módulo de puente H completo BTS7960 compuesto de protección contra sobre corriente y sobrecalentamiento. El circuito de controlador de doble puente BTS7960 H incorpora un fuerte efecto de accionamiento y frenado. El módulo está construido con un fuerte sistema de aislamiento entre la etapa de control y la de potencia para proteger de manera eficaz el microcontrolador. El módulo puede controlar 1 motor DC de Alta corriente, hasta 43Amperios. Este controlador conocido como puente H de alta potencia es muy adecuado para su uso en automóviles inteligentes pesados, Robots de combate, Robots luchadores de SUMO, etc.

CARACTERÍSTICAS:

• Controlador de puente H de alta corriente doble BTS7960.
• Corriente máxima de operación de 43A.
• Ofrece el control en el sentido de giro del motor.
• Dos entradas PWM más alta frecuencia de 25kHZ.
• Las dos corrientes de salida tienen protección por error de sobrecalentamiento.
• La etapa de control y el chip funcionana 5VDC. (se puede conectar directamente a un microcontrolador de 5V como ARDUINO).
• MCU 5V aislados que protegen eficazmente el microcontrolador.
• La tensión de alimentación puede variar entre 5.5V ~ 27V;
• Controla 1 solo motor DC. (para accionar dos motores en conjunto debe usar dos mólulos convinados como se muestra en la siguiente gráfica).
• Tamaño del módulo: 50mm * 50mm * 40mm (LxWxH)
• 4 Orificios de montaje de 3.2mm.

DIAGRAMA DE CONEXIÓN:
