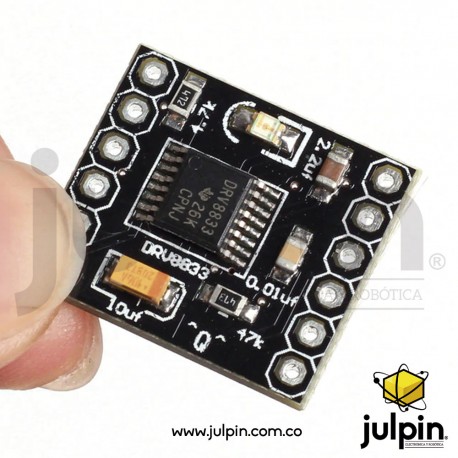

Módulo DRV8833 controlador de motor DC

DESCRIPCIÓN:

El módulo driver o controlador DRV8833 es un puente H de 2 canales, que puede ser usado para control bidireccional de dos motores de corriente directa desde 3V DC hasta 10V DC, puede proveer 1.5A por canal de manera continua y puede soportar picos de corriente de hasta 2A por canal por algunos segundos, convirtiéndolo en un driver ideal para motores pequeños que funcionan a voltajes relativamente bajos. El controlador DRV8833 es compatible con cualquier microcontrolador incluyendo Arduino.
Incorpora un sistema de protección contra sobrecargas, protección contra cortocircuito, bloqueo de baja tensión y protección contra recalentamientos. Tiene un bajo consumo de modo de reposo y puede controlar motores de 1.5A o menos de 1.5A y motores paso a paso de 4 hilos.

CARACTERÍSTICAS:

• Tamaño: 18.5 * 16 mm
• Voltaje de entrada: 3V-10V
• Corriente de salida por Puente-H: 1.5A (Puede controlar dos motor de DC)
• Posee sistema de protección contra sobrecargas.
• Ofrece protección contra cortocircuito.
• Incorpora función de bloqueo por baja tensión.
• Posee protección contra recalentamientos.
• En modo de reposo tiene un muy bajo consumo.
• ULT PIN: Pin modo. Nivel bajo es modo de sueño
• OUT1, OUT2: Puente H de 1 canal controlado por IN1 / IN2
• OUT3, OUT4: Puente H de 2 canales controlado por IN3 / IN4
• EEP PIN: Protección de la salida. Por defecto no es necesario conectar.
• VCC: 3-10V
• Tierra
