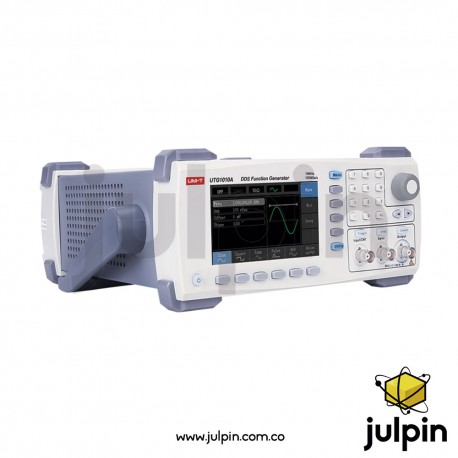

(10Mhz) Generador de funciones arbitrario. UTG1010A

DESCRIPCIÓN:

El generador digital de funciones arbitrario marca UNI-T de la serie UTG1010A es un equipo que utiliza la tecnología de síntesis digital directa, que puede generar gran precisión y estabilidad en la salida de forma de onda pura y de baja distorsión, y la resolución de 1Hz. Este generador de funciones dispone de modulaciones como AM, PM, FM, ASK, FSK, etc. con fuente interna o externa, barridos lineales y logarítmicos e interfaz USB. El panel está construido ergonómicamente para una operación sencilla y cómoda.

Este generador de funciones arbitrario es de gran utilidad en el diseño, prueba, resolución de problemas y reparación de dispositivos electrónicos y electroacústicos, como pruebas de circuitos y equipos en sistemas celulares e inalámbricos, sistemas de radiodifusión, televisión y radio; prueba de componentes semiconductores, etc.

CARACTERÍSTICAS TÉCNICAS:

• Modelo: UTG1010A.
• Canales: 1.
• Banda ancha: 10Mhz.
• Tasa de muestreo: 125MS/s.
• Resolución vertical: 14 Bits.
• Formas de onda: Seno, cuadrado, pulso, ram, triangular, ruido, DC, arbitrario.
• Modos de barrido: Logarítmico, lineal.

CARACTERÍSTICAS DE FRECUENCIA:

• Seno: 1μHz ~ 10MHz.
• Cuadrada: 1μHz ~ 5MHz.
• Ram: 1μHz ~ 400kHz.
• Pulso: 1μHz ~ 5MHz.
• Arbitrario: 1μHz ~ 2MHz.
• Resolución: 1μHz.
• Precisión: (Dentro de 90 días ± 50ppm) (Dentro de 1 año ± 100ppm)

CARACTERÍSTICAS DE SALIDA:

• Forma arbitraria con resolución de 14 bits.
• Máxima profundidad de memoría: 16 conjuntos de formas de onda arbitrarias.
• Rango de amplitud: 1 mVpp ~ 10 Vpp (50 Ω); 2mVpp ~ 20Vpp (alta Z).
• Tipos de modulación: AM, FM, PM, PWM, ASK, FSK, PSK.
• Interfaz: Dispositivo USB.

CARACTERÍSTICAS GENERALES:

• Voltaje de alimentación: 100 ~ 240 VCA, 50 Hz / 60 Hz.
• Pantalla: LCD TFT de 4,3 pulgadas, WVGA (480 x 272).
• Color del producto: Blanco y gris.
• Peso neto: 3.2 kg.
• Tamaño del producto: 165 mm x 110 mm x 320 mm.
• Accesorios incluidos: Cable de interfaz USB, cable de alimentación, cable BNC-BNC
