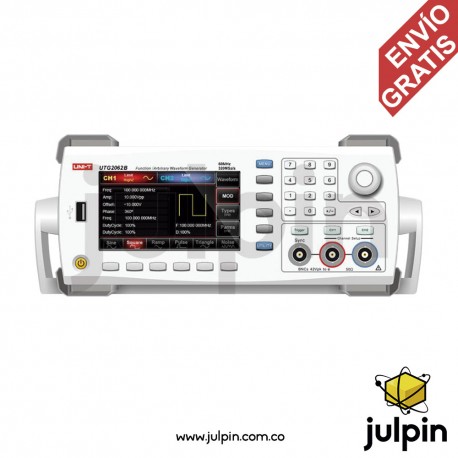

(60Mhz) Generador de funciones arbitrario. UTG2062B

DESCRIPCIÓN:

El generador digital de funciones arbitrario marca UNI-T de la serie UTG2062B es un equipo que tiene una frecuencia de salida máxima de 60 MHz, una frecuencia de muestreo de 320 MS/s y una resolución vertical de 16 bits. Tiene salida independiente de doble canal. Puede producir señales de alta precisión, estables, puras y de baja distorsión; Proporciona ondas cuadradas de alta frecuencia con bordes de subida y bajada rápidos. Los usuarios pueden mejorar su eficiencia de trabajo utilizando el instrumento multifuncional de interfaz fácil de operar, especificaciones competitivas y pantalla gráfica humanizada.

Este generador de funciones arbitrario es de gran utilidad en el diseño, prueba, resolución de problemas y reparación de dispositivos electrónicos y electroacústicos, como pruebas de circuitos y equipos en sistemas celulares e inalámbricos, sistemas de radiodifusión, televisión y radio; prueba de componentes semiconductores, etc.

CARACTERÍSTICAS TÉCNICAS:

• Modelo: UTG2062B.
• Canales: 2.
• Banda ancha: 60Mhz.
• Tasa de muestreo: 320MS/s.
• Resolución vertical: 16 Bits.
• Formas de onda: Seno, cuadrado, pulso, ram, triangular, ruido, DC, arbitrario, armónico.
• Modos de trabajo: Salida encendida / apagada, continua, modulación, barrido, ráfaga.
• Modulaciones: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep, Burst

CARACTERÍSTICAS DE FRECUENCIA:

• Seno: 1μHz ~ 60MHz.
• Cuadrada: 1μHz ~ 25MHz.
• Ram: 1μHz ~ 3MHz.
• Pulso: 1μHz ~ 20MHz.
• Arbitrario: 1μHz ~ 30MHz.
• Ruido: 60Mhz (-3dB).
• Resolución: 1μHz.
• Precisión: ± 0.5 ppm - Tasa de envejecimiento despues de una año 1ppm.

CARACTERÍSTICAS DE SALIDA:

• Forma arbitraria con resolución vertical de 16 bits.
• Largo: 8 puntos ~ 8 kptos
• Máxima profundidad de memoría: 16 conjuntos de formas de onda arbitrarias.
• Rango de amplitud: 1 mVpp ~ 10 Vpp (50 Ω); 2mVpp ~ 20Vpp (alta Z).
• Interfaz: Host USB, dispositivo USB, entrada / salida de fuente de reloj de 10 MHz.

CARACTERÍSTICAS GENERALES:

• Voltaje de alimentación: 100 ~ 240 VCA, 50 Hz / 60 Hz.
• Pantalla: LCD TFT de 4,3 pulgadas, WVGA (480 x 272).
• Color del producto: Blanco y gris.
• Peso neto: 3.2 kg.
• Tamaño del producto: 265 mm x 110 mm x 320 mm.
• Accesorios incluidos: Cable BNC-BNC, cable BNC con pinzas de cocodrilo, cable de alimentación, cable de interfaz USB
