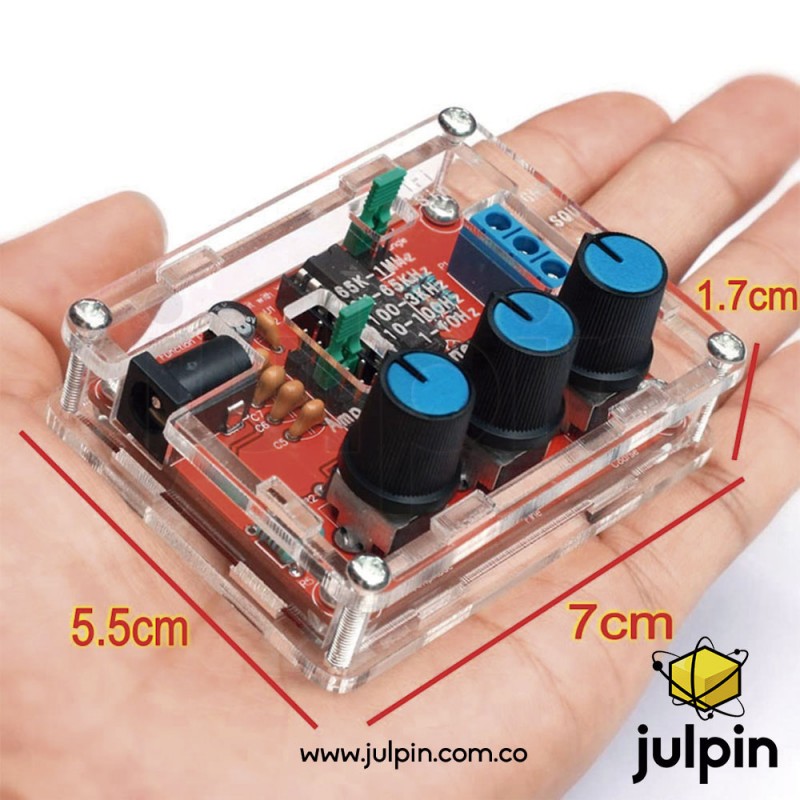

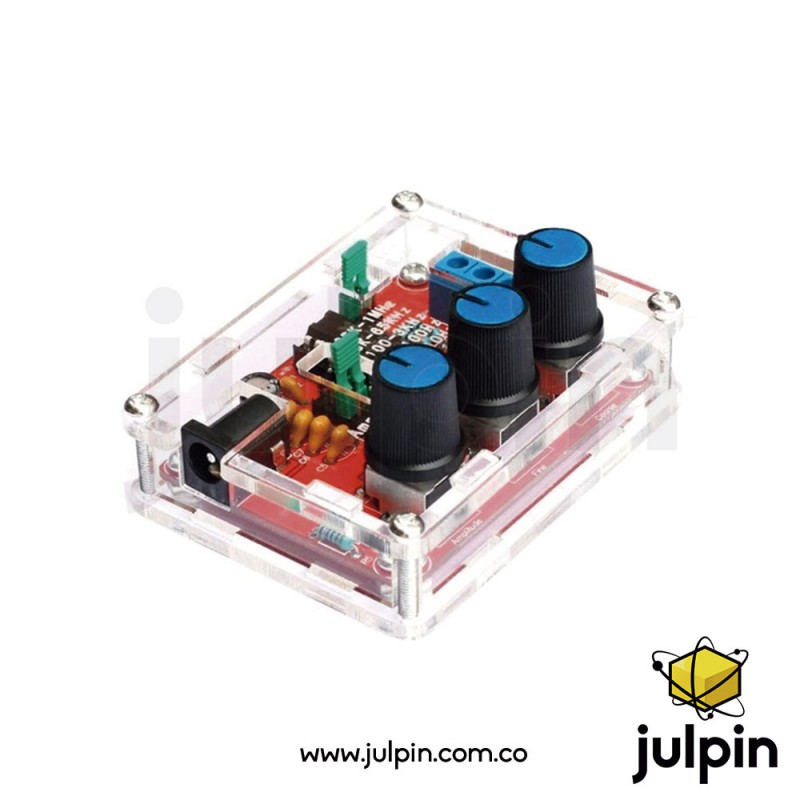

Generador de señales XR2206 ajustable de 1Hz a 1Mhz

DESCRIPCIÓN:

El generador de funciones XR2206 es un producto de bajo costo, diseñado para producir señales de onda sinusoidal, cuadrada y triangular. Este circuito es ampliamente utilizado en aplicaciones de electrónica y de laboratorio donde se requiere la generación de señales de baja frecuencia.

El XR2206 puede generar tres tipos de formas de ondas: Sinusoidal, cuadrada y triangular. Estas formas de onda son útiles en una variedad de aplicaciones, desde pruebas de medición hasta creación de señales de referencia en diseño de circuitos.

La frecuencia de salida es ajustable y puede cubrir un rango desde 1Hz hasta 1Mhz. Permite también ajustar la amplitud de la señal generada. Esto es muy útil para adaptarse a los requisitos específicos de la aplicación..

El XR2206 tiene una baja distorsión armónica y proporciona formas de onda de alta calidad.

CARACTERÍSTICAS:

• Circuito integrado principal: XR2206
• Voltaje de funcionamiento: 9V a 12V.
• Tipo de onda de salida: Senusoidal, triangular o cuadrada.
• Impedancia: 600 Ohm + 10%
• Frecuencia ajustable: 1Hz ~ 1Mhz.

ONDA SINUSOIDAL

• Amplitud: 0V ~ 3V (Funcionando a 9V en la alimentación)
• Distorsión: Menos al 1% (a 1Khz)
• Planitud: +0.05dB 1Hz - 100kHz

ONDA CUADRADA

• Amplitud: 8V (sin carga y conectado a 9V en la alimentación)
• Tiempo de subida: Menos de 50nS (a 1Khz)
• Tiempo de caida: Menos de 30nS (a 1Khz)
• Simetría: Menos del 5% (a 1Khz)

ONDA TRIANGULAR

• Amplitud: 0V ~ 3V (Funcionando a 9V en la alimentación)
• Linealidad: Menos del 1% (Hasta 100Khz) 10mA.
