Led RGB con circuito de control WS2812

DESCRIPCIÓN:

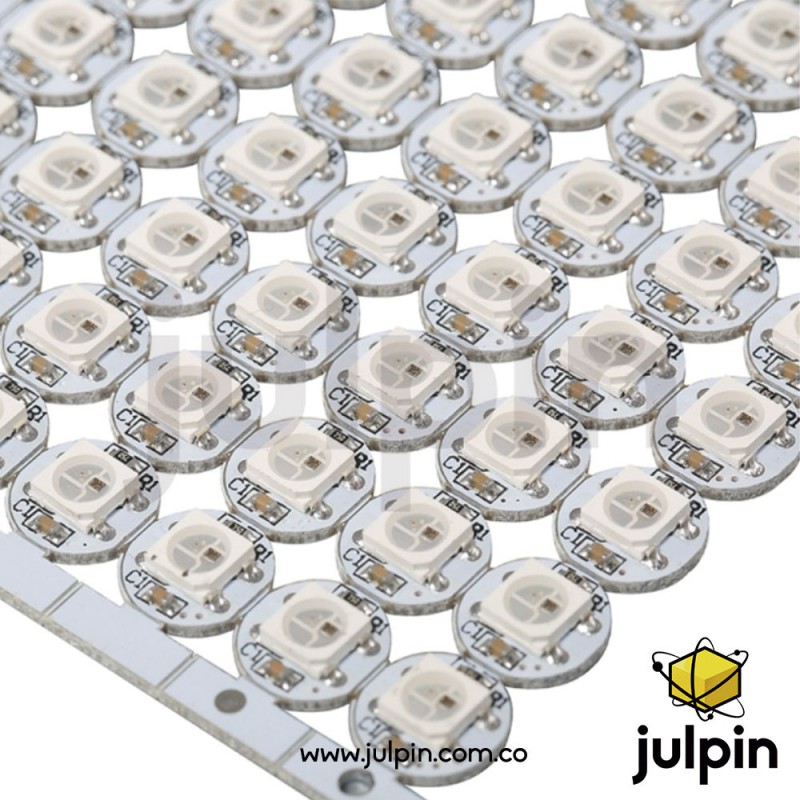

Se trata de un LED RGB con el que podrá producir direfentes colores de luz, el cual se encuentra montado sobre un placa PCB de corte circular. Incorpora en su mentaje una protección inteligente contra polaridad inversa, por lo que la polaridad inversa de la fuente de alimentación no dañará el circuito integrado de control. El led RGB es controlado por un chip WS2812. Para formar un píxele de control externo completo. El color tricromático de cada pixel o led puede realizar 256 tonos de color, por lo que con el parche completo de 100 leds tendrá un total 16777216 colores completos, la frecuencia de exploración es menor de 400Hz / s.

El precio de esta publicación es el precio por cada led.

CARACTERÍSTICAS:

• Interfaz serie en cascada, a través de una línea de señal para completar la recepción y decodificación de datos.
• Transmisión a distancia de transmisión entre dos puntos cualquiera en menos de 5 metros sin ningún circuito adicional.
• Cuando la tasa de actualización de 30 cuadros / seg, el número en cascada es menor a 1024 puntos.
• Velocidades de transmisión de datos de hasta 800Kbps.
• Dimensiones: 65mm * 65mm* 3,37mm

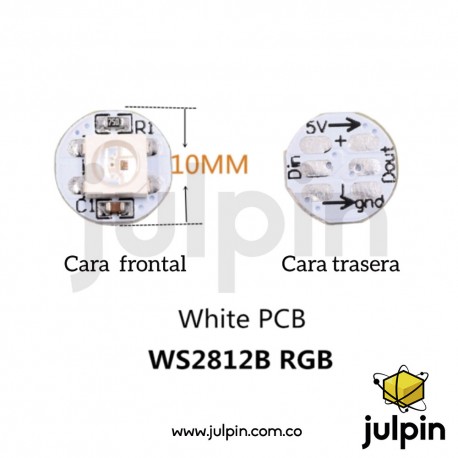

CONFIGURACIÓN DE CONEXIÓNES:

• Punto 1 y 2 (+)(5V): Fuente de alimentación del Led.
• Punto 3 (Din): Entrada de señal de datos de control.
• Punto 4 (Dout): Salida de señal de datos de control.
• Punto 5 y 6 (-)(gnd): Conexión a tierra.

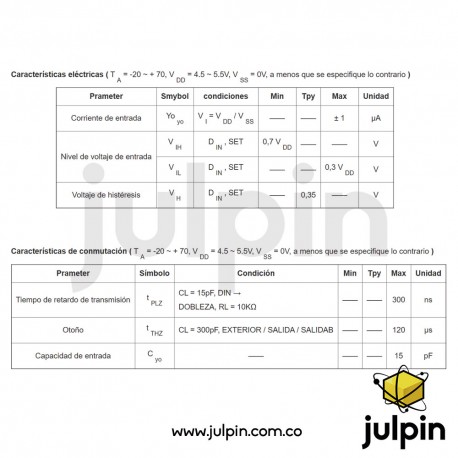

INDICES ABSOLUTOS MÁXIMOS:

• Voltaje de alimentación: 3.5V DC ~ 5.3V DC.
• Temperatura de funcionamiento: -25°C ~ +80°C.
• Temperatura de almacenamiento: -40°C ~ +105°C.
