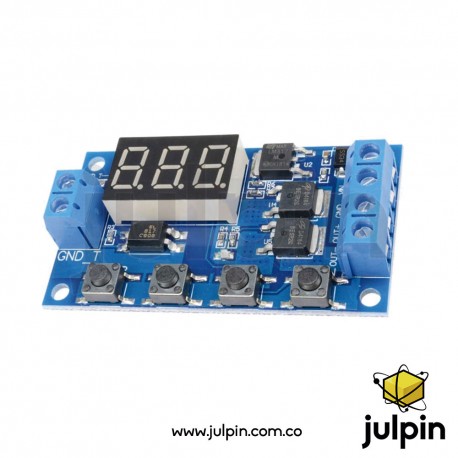

Temporizador Trigger multifunción

DESCRIPCIÓN:

Se trata de un módulo de retardo multifunción programable que le permitirá controlar el retardo en la activación o repetición de un ciclo de trabajo en función del tiempo. Usted puede programar entre mínimo 0.1 segundos y máximo 999 minutos, permitiendo también reajustarse en cualquier momento.

Este módulo relay trigger incorpora una pantalla de tubos digitales a modo de interfaz, posee un botón de parada, un sistema de protección de conexión de polaridad inversa, auto apagado a los 5 minutos sin uso, pero manteniendo en memoria los datos programados. Usando este módulo de retardo usted puede activar su proyecto, circuito o función en el momento que desee después de una señal de activación y repetir los ciclos programando varios parámetros, así:

• OP: Tiempo en segundos que permanecerá activado o conectada la salida del módulo desde el momento de recibir la señal de activación.
• CL: Tiempo en segundos que permanecerá apagada la salida del módulo una vez cumplido el tiempo OP.
• LOP: El número de ciclos que se desea que se repita el proceso de activación y desactivación. (puede programarse infinito "---")

El módulo cuenta con múltiples modos de funcionamiento por lo que se hace aplicable a casi todas las necesidades, así:

MODO P1: Al recibir la señal de disparo, de inmediato el módulo activa o conecta la salida durante el tiempo programado en "OP" y luego se desconecta, Sin embargo, usted puede tener algunas variantes previamente programadas, como se explica a continuación:

• Opción P1.1: Si durante el tiempo "OP" de encendido recibe una nueva señal de disparo, ignórela, siga encendido hasta cumplir el tiempo "OP" y apáguese.

• Opción P1.2: Si durante el tiempo "OP" de encendido recibe una nueva señal de disparo, reinicie el reloj para que el tiempo de encendido "OP" empiece a contarse desde cero nuevamente y al cumplir el tiempo "OP" apáguese.

• Opción P1.3: Si durante el tiempo "OP" de encendido recibe una nueva señal de disparo, detenga el reloj y de inmediato desconecte la salida apagando el relé.

MODO P2: Al recibir la señal de disparo, inicia el conteo de tiempo programado como "CL" manteniendo apagada la salida durante este tiempo, una vez cumplido "CL", entonces enciende el relé o activa la salida durante el tiempo programado como "OP" y luego lo apaga.

MODO P3.1: Al recibir la señal de disparo, Se enciende el relé durante tiempo programado como "OP", luego se apagará durante el tiempo señalado como "CL"  y el ciclo se repetirá el número de veces programado como "LOP". (si durante un ciclo de operación se recibe una nueva señal de disparo, el relé se apagará de inmediato.

MODO P3.2: Sin recibir ninguna la señal de disparo el relé o la salida se encontrará activada durante el tiempo programado como "OP" , luego se apagará durante el tiempo señalado como "CL"  y el ciclo se repetirá el número de veces programado como "LOP".

MODO P4: Mientras haya una señal de disparo prolongada el relé estará activado y cuando la señal de disparo se vaya, iniciara el conteo de tiempo "OP" manteniendo encendida la salida hasta cumplir ese tiempo "OP" y luego se apaga.

CARACTERÍSTICAS:

• Voltaje de funcionamiento: 5V DC a 36V DC.
• Señal de salida de disparo de alto nivel: 3V DC a 24V DC.
• Capacidad de la carga de salida: 5V DC a 36V DC.
• Corriente constante soportada para la carga conectada a la salida: 15A.
• Corriente máxima momentanea soportada a la salida: 30A.
• Potencia máxima de la carga conectada a la salida: 400W.
• Corriente estática: 15mA.
• Temperatura de trabajo: -40°C a 85°C.
• Tamaño: 60mm * 34mm * 12mm.

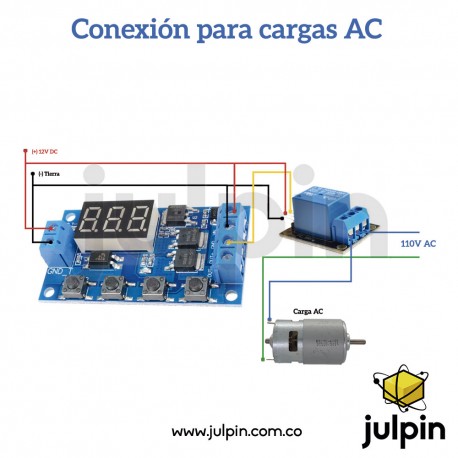

EJEMPLOS DE CONEXIÓN:
