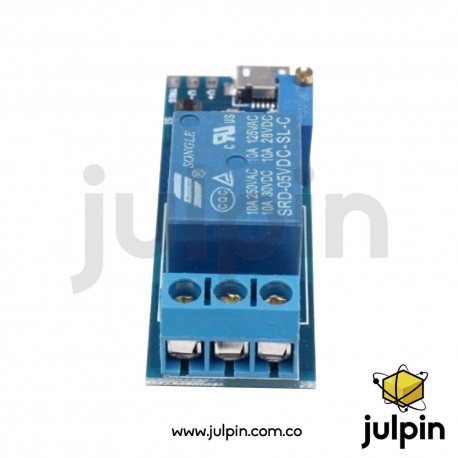

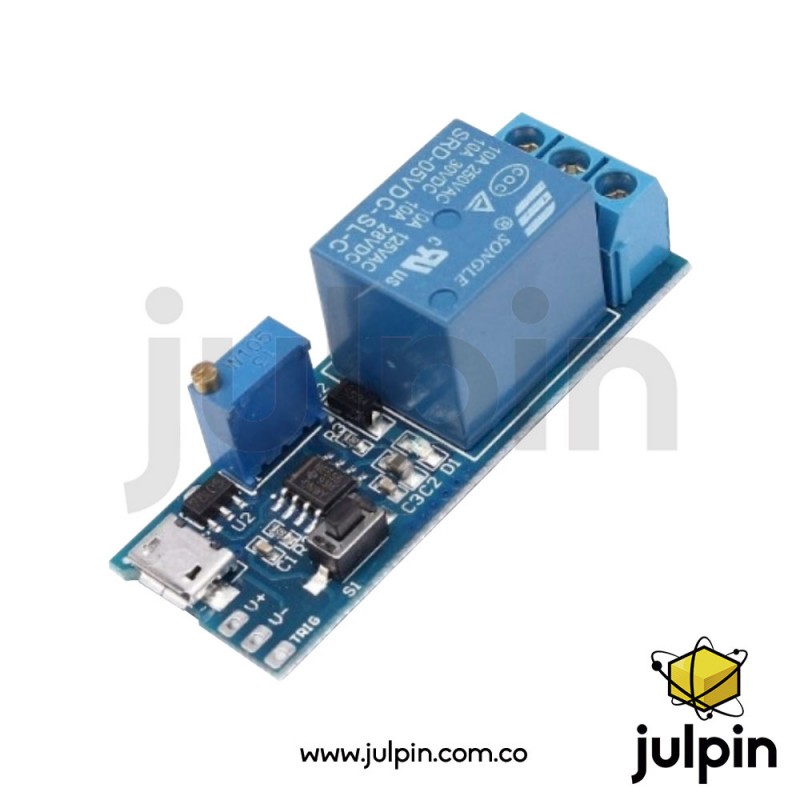

Módulo de relé con control de retardo

Se trata de un módulo de relé de 1 canal con control de retardo que opera con un voltaje de 5VDC a 30VDC que permite realizar trabajo con voltajes de hasta 250VAC a 10A, 125VAC a 15A y 30VDC a 10A con total seguridad, debido a que está diseñado con amplias ranuras de aislamiento entre la etapa de control y la de carga. Este módulo puede ser controlado directamente por una amplia gama de microcontroladores como Arduino, AVR, PIC, PLC, etc.

Este módulo tiene siempre un contacto de salida normalmente abierto (NA) y otro normalmente cerrado (NC) que, al accionar el relé. Este módulo permite que a través de un leve disparo o pulso de señal de activación, el relay de activa y aunque la señal o disparo desaparezca, el módulo mantendrá activo el relé por un tiempo ajustable que puede ir desde 0 Seg hasta 24Seg. Este control de retardo se ajusta con un potenciometro instalado en la placa del módulo y una vez transcurrido el tiempo de retardo programado, el relay vuelve al estado inicial y queda a la espera de un nuevo disparo de activación.

El módulo viene diseñado para ajustar el tiempo de retardo entre 0 Segundos y 24 Segundos, pero si usted requiere poder ajustar un tiempo de retardo mayor lo único que debe hacer es reemplazar en el módulo el condensador C2 por uno de mayor valor o el potenciometro también por uno de mayor valor y listo, tendrá un tiempo de retardo mayor.

Tiempo de retardo (T)= 1.1 x Resistencia (R) x Condensador (C)

Ejemplo: Con condensador de 22uF y Resistencia de 1M

T= 1.1 * 1000000 * 0.000022

T= 24.2 Segundos.
