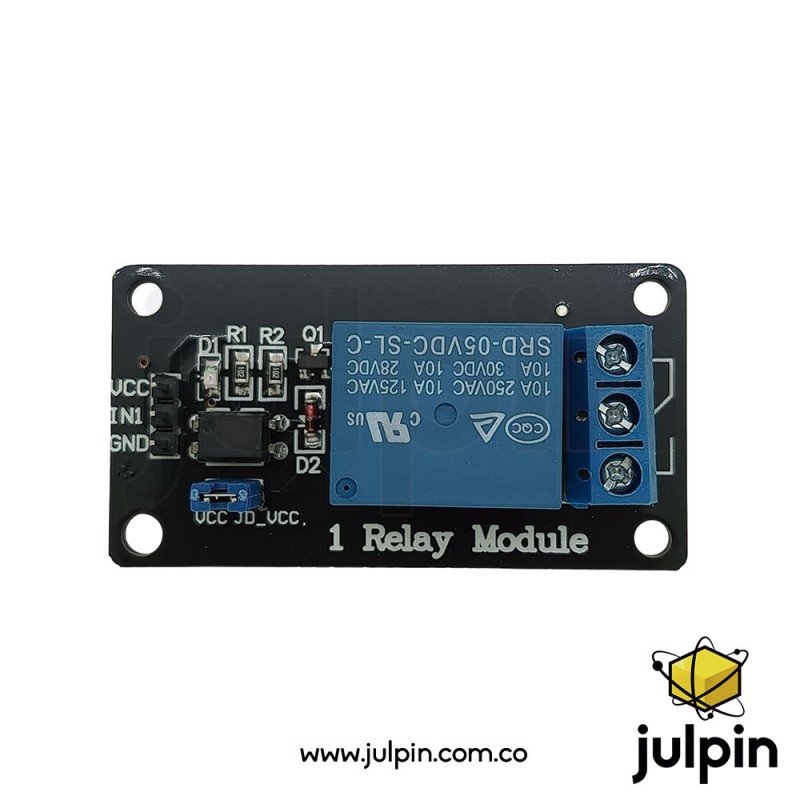

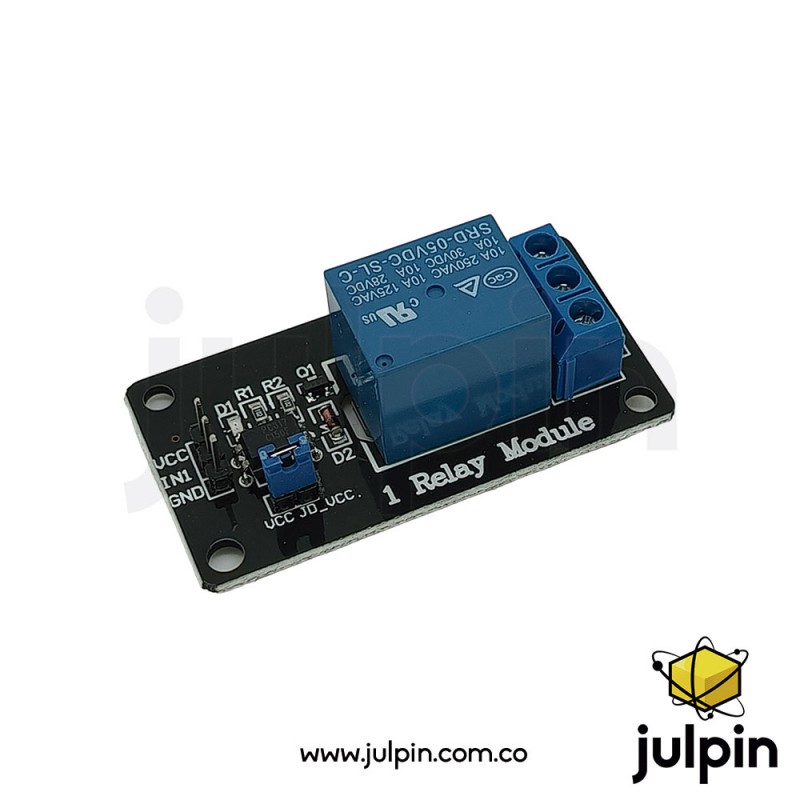

Módulo de relé de 1 canal con optoacoplador

Se trata de un módulo de relé de 1 canal que opera con un voltaje de activación de 5VDC, activación de nivel alto y que permite realizar trabajo con voltajes de hasta 250VAC a 10A, 125VAC a 10A y 30VDC a 10A con total seguridad, debido a que está diseñado con amplias ranuras de aislamiento entre la etapa de control y la de carga. Este módulo puede ser controlado directamente por una amplia gama de microcontroladores como Arduino, AVR, PIC, PLC, etc. El módulo posee una luz indicadora de su estado.

Este módulo tiene siempre un contacto de salida normalmente abierto (NA) y otro normalmente cerrado (NC) que, al accionar el relé, cambiará de posición de salida abierta y cerrada. Este módulo de relay de un canal puede usarse en conjunto con placas de desarrollo o de microcontroladores. Muchos proyectos lo utilizan como control de electrodomésticos; El terminal común y de salidas (azul KF301) al ser de ajuste con tornillo es más conveniente para conectarse a líneas gruesas.

El diseño de este módulo, con optoacoplador, le permite mejorar la respuesta y alargar la vida útil del componente cuando requiere conecciones y desconexiones constantes, debido a que la activación no se da directamente sobre el componente sino que el optoacoplador recibe la señal y ya él se encarga de controlar el circuito.
