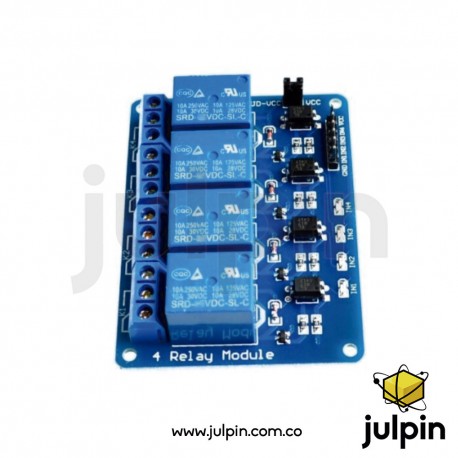

Módulo de 4 relés con optoacoplador

Este módulo de 4 Relays con optoaclopadores, consta de cuatro relés de alta calidad, el módulo está configurado con cuatro canales de entrada y cuatro canales de salida. Se puede usar para conectar múltiples elementos de hasta 250V y 10A de corriente alterna o elementos de 24V y 10A de Corriente continua al máximo, por lo tanto, se puede utilizar para controlar luces, motores etc.

Este módulo puede ser alimentado desde 5V DC hasta 12V DC, pues tiene un regulador que le permite operar la etapa de control de manera segura. El accionamiento de cada uno de los canales IN1, IN2, IN3 y IN4 es de nivel bajo, es decir que el canal se activa al poner tierra en cada entrada. El módulo posee indicadores luminosos de estado de trabajo que muestran el estado de salida de cada uno de los relés, para la conveniencia de la aplicación real.

Cada uno de los relays instalados en el módulo tienen siempre un contacto de salida normalmente abierto (NA) y otro normalmente cerrado (NC) que, al accionar el relé, cambiará de posición de salida abierta y cerrada. Este módulo de relay de cuatro canales puede usarse en conjunto con placas de desarrollo o de microcontroladores. Muchos proyectos lo utilizan como control de electrodomésticos; El terminal común y de salidas (azul KF301) al ser de ajuste con tornillo es más conveniente para conectarse a líneas gruesas.

Este módulo es ampliamente utilizado para todo el control de la MCU, sector industrial, control PLC y control de la casa inteligente.
