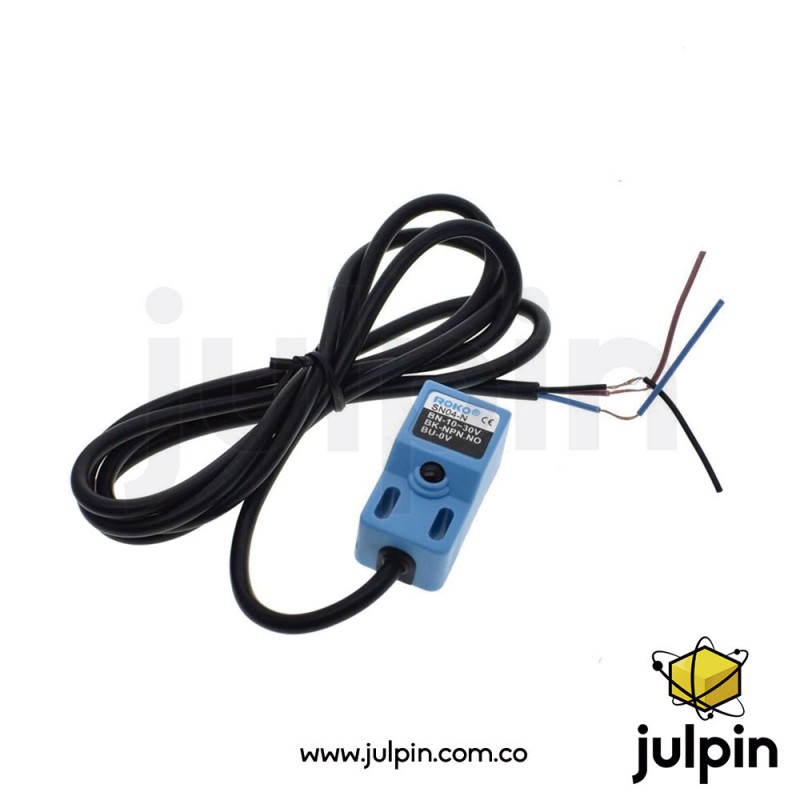

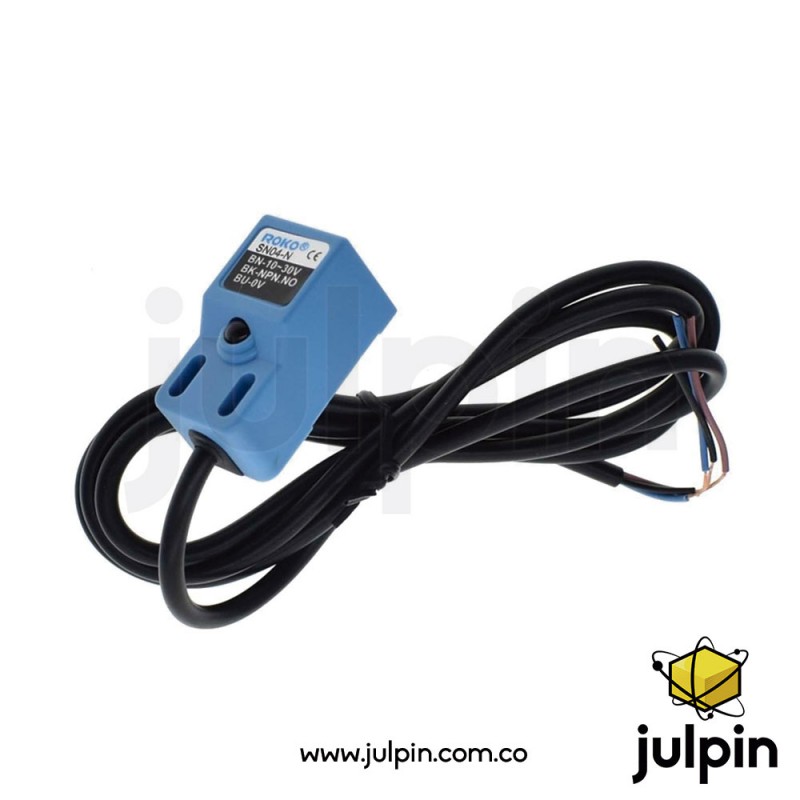

Sensor de proximidad SN04

DESCRIPCIÓN:

Este sensor se trata de un sensor de proximidad inductivo que sirve para detectar la presencia o ausencia de objetos metálicos. Cuando el sensor detecta un objeto metálico su salida eléctrica cambia de estado (ON/OFF), de forma similar a un interruptor. Al tratarse de un sensor sin contacto, su durabilidad es muy extendida a comparación de otros tipos de sensores como switches o interruptores mecánicos. Además al tratarse de un elemento completamente sellado, es muy poco susceptible al agua o polvo, que puede afectar a los sensores ópticos y/o mecánicos. Si bien se trata de un sensor sin contacto, el rango de detección es limitado a unos cuantos milímetros y depende de factores como el material a sensar y el voltaje de alimentación del sensor. Son muy utilizados en sistemas de automatización industrial, como contadores de objetos, posicionamiento en maquinaria o para activar alguna acción con la presencia de un objeto metálico.

El sensor SN04 de inducción funciona internamente de la siguiente forma: un circuito oscilador alimenta una bobina inductora, que a su vez genera un campo electromagnético frente a la superficie activa del sensor. Cuando un objeto metálico entra en contacto con el campo electromagnético del sensor, una pequeña corriente parásita es inducida en el objeto lo que ocasiona que el circuito oscilador pierda energía, este cambio es detectado por un circuito comparador, el cual finalmente emite una señal de activación/desactivación a la salida en el sensor.

El sensor de proximidad inductivo SN04-N (NPN) te permite detectar objetos metálicos en un rango de 4mm. De fácil integración con sistemas digitales como Arduino, Pics o PLCs. Solo es necesario conectar la salida del sensor a una entrada digital del microcontrolador. La salida de este sensor es de tipo NPN normalmente abierto, por lo que al detectar un objeto la salida será GND y en estado de reposo VCC. Puede ser alimentado con 5V y trabajar directamente con Arduino. Si se desea extender el rango de detección se recomienda alimentar con 12V o 24V y utilizar un optoacoplador para la conexión con Arduino.

Su aplicación en impresoras 3D permite realizar una autocalibración de nivel en el eje vertical, de esa forma el sistema puede medir su posición relativa a la plataforma de impresión (heated bed).

CARACTERÍSTICAS:

• Tipo: SN04-N (Inductivo)
• Tipo de cable: 3 líneas (Café, negro y azul)
• Tipo de sensor: inductancia.
• Tipo de salida: NPN, Normalmente abierta.
• Salida: Interruptor transductor.
• Distancia de sensado: 4mm.
• Voltaje de operación: 10VDC ~ 30VDC.
• Frecuencia de respuesta: 500Hz max.
• Indicador: Led Rojo.
• Tamaño: 36mm x 18mm x 18mm.
• Largo del cable: 110cm.
• Tamaño del agujero: 0.9cm x 0.4cm.
• Material externo: Resina ABS.
• Color: Azul con negro.
• Peso neto: 34g.
• Incluye los tornillos de montaje.
