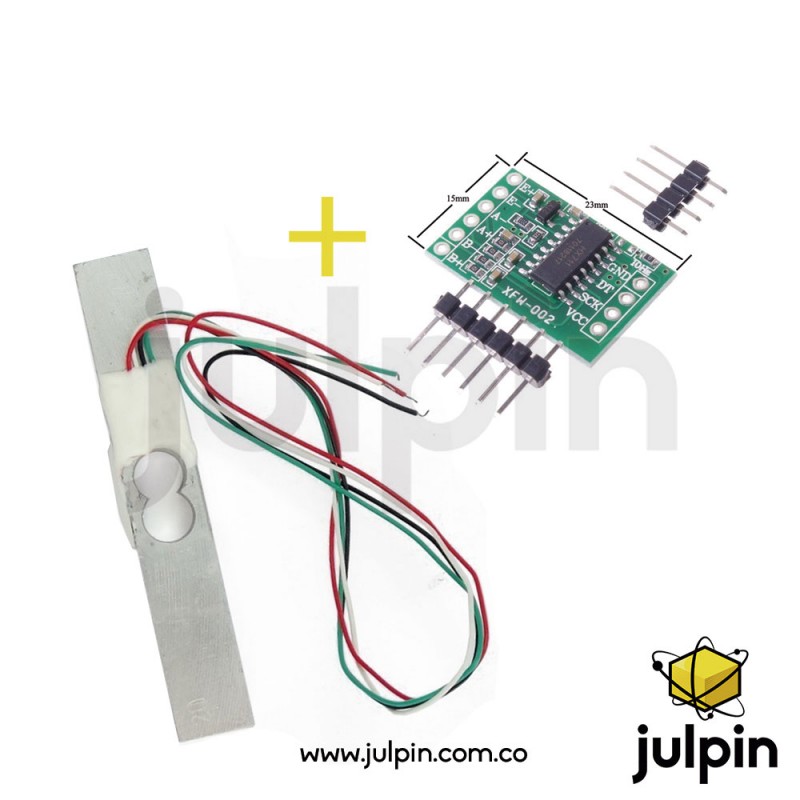

Celda de carga de (1kg - 3Kg - 5Kg, 10Kg o 20Kg) + HX711

DESCRIPCIÓN:

Este producto se trata de un kit que incluye un sensor de celda de carga, que es un producto construido en aleación de aluminio y diseñado para realizar medición de alta precisión en el peso para proyectos electrónicos con microcontroladores como arduino y un módulo convertidor o controlador HX711. En este kit, usted puede seleccionar la celda de carga que desee a través de una nota en su pedido, puede escoger entra celdas de 1Kg, 3Kg, 5Kg, 10Kg o 20Kg y le enviaremos esa, junto con su respectivo modulo HX711.

CARACTERÍSTICAS:

• Cableado: Voltaje de línea rojo positivo, Voltaje de línea negro negativo
• Señal línea blanca positiva, línea verde señal negativa
• Carga nominal: Según su selección (1Kg, 3Kg, 5Kg o 20kg)
• Salida nominal: 1,0 a positivo y negativo 0,1mV o V
• No lineal: 0.03 por ciento F.S
• Histéresis: 0,03 por ciento F.S
• Repetibilidad: 0,03 por ciento F.S
• Creep (5 minutos): 0.05 por ciento F.S
• Temperatura de salida: 0,003 por ciento F.S o grado celsius
• Temperatura cero: 0,02 por ciento F.S o grado celsius
• Balance cero: positivo y negativo 0.1000 mV o V
• Impedancia de entrada: 1066 positivo y negativo 20 por ciento ohmio
• Impedancia de salida: 1000 positivo y negativo 10 por ciento ohmio
• Resistencia de aislamiento: 2000 Megohms
• Rango de temperatura de funcionamiento: menos 20 a 65 grados centígrados
• Tensión de servicio recomendada: 5 VDC
• Tensión de servicio máxima: 10 VDC
• Clase de protección: IP65
• Material: Aleación de aluminio
• Tamaño: 75 x 13 x 13 mm o 2,95 x 0,51 x 0,51 pulgadas
• Peso: 30 g
• Incluye el módulo HX711.

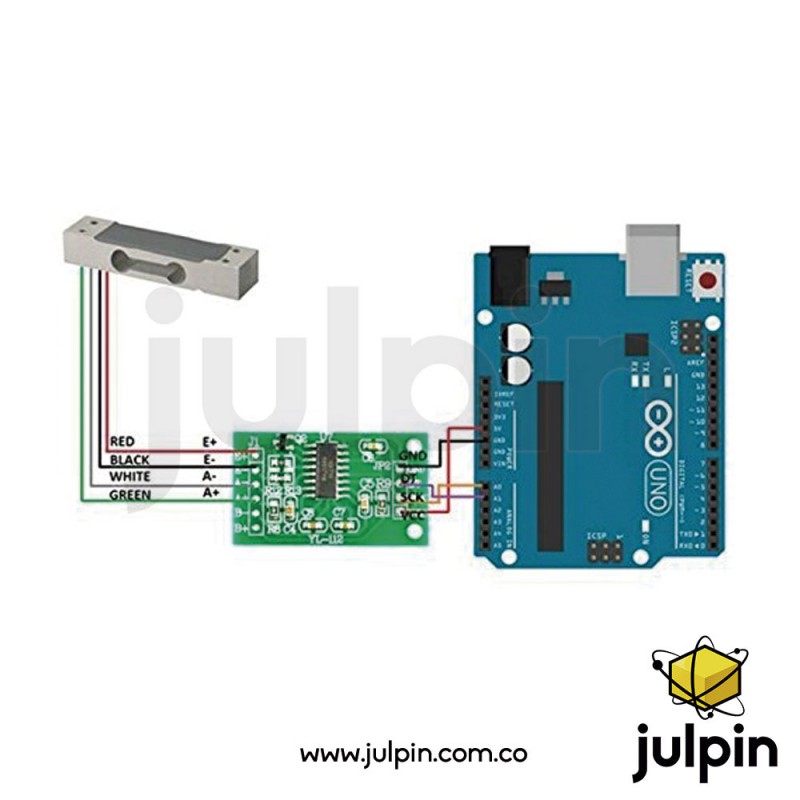

DIAGRAMA DE CONEXIÓN:

NOTA IMPORTANTE:

La garantía del producto NO APLICA cuando el reclamo consiste en que los cables se desprenden de la celda. Se recomienda tener mucho cuidado en la manipulación del producto para evitar que un tirón inapropiado desprenda los cables ya que estos, por su diseño y funcionalidad, son muy delgados. También una práctica muy recomendada es aplicar silicona a la salida de los cables en la celda de carga para reforzarlos.
