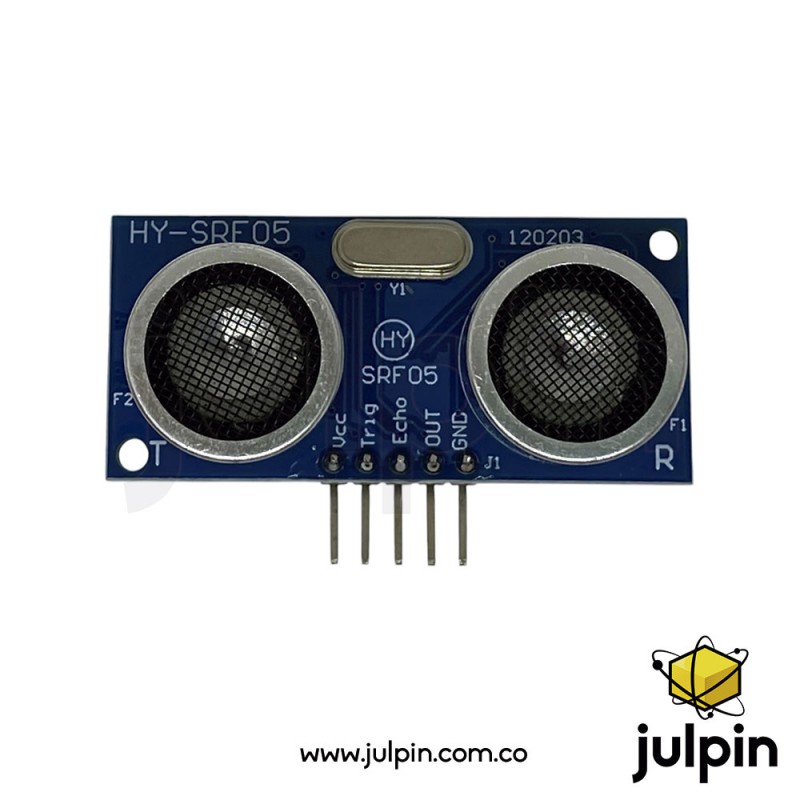

Sensor ultrasonido HY-SRF05

DESCRIPCIÓN:

Descripción General del Sensor Ultrasónico HY-SRF05

El HY-SRF05 es un sensor de distancia ultrasónico que permite medir la distancia a un objeto mediante la emisión y recepción de ondas de sonido de alta frecuencia. Funciona de manera similar al sonar utilizado en submarinos o murciélagos, midiendo el tiempo que tarda el eco en regresar después de rebotar en un objeto.

Es una versión mejorada del popular HC-SR04, con un rango de medición más amplio (de 2 cm a 450 cm) y la opción de operar en dos modos de disparo:

1. Modo de 2 pines (Trigger y Echo combinados), compatible con HC-SR04.
2. Modo de 3 pines (Trigger y Echo separados), que mejora la estabilidad de la medición en entornos con ruido.

¿Cómo Funciona?

1. El módulo emite una onda ultrasónica de 40 kHz a través del transductor.
2. Si la onda choca con un objeto, rebota y regresa al sensor.
3. El sensor mide el tiempo que tarda el eco en volver y lo convierte en distancia usando la fórmula: Distancia=Tiempo de viaje del sonido×Velocidad del sonido (343 m/s)2\text{Distancia} = \frac{\text{Tiempo de viaje del sonido} \times \text{Velocidad del sonido (343 m/s)}}{2}

Aplicaciones del HY-SRF05

Este sensor es ampliamente utilizado en diversos proyectos de electrónica, robótica y automatización. Algunos ejemplos incluyen:

1. Robótica y Vehículos Autónomos 🤖🚗

   • Evitar obstáculos en robots móviles y drones.
   • Sensores de proximidad en autos a control remoto o robots sumo.

2. Automatización y Seguridad 🔧🚨

   • Sensores de estacionamiento en vehículos.
   • Sistemas de alarma de intrusión para detectar movimiento.
   • Controles de distancia en cintas transportadoras o fábricas.

3. Domótica e Internet de las Cosas (IoT) 🏠🌍

   • Grifos automáticos que detectan la presencia de manos.
   • Control de llenado en depósitos de agua o silos de granos.
   • Sensores de proximidad para luces inteligentes.

4. Proyectos Educativos y Experimentales 🧪📚

   • Medición de distancias con Arduino o Raspberry Pi.
   • Experimentos de física con ondas ultrasónicas.

Beneficios del Sensor HY-SRF05

✅ Mayor Rango de Detección: Hasta 4.5 metros, mejor que el HC-SR04.
✅ Alta Precisión: Error de ±3 mm en medición de distancia.
✅ Versatilidad: Puede operar en modo de 2 o 3 pines.
✅ Fácil Integración: Compatible con Arduino, ESP32, Raspberry Pi, PIC y otros microcontroladores.
✅ Bajo Consumo de Energía: Funciona con 5V y consume solo unos mA.

Conclusión

El HY-SRF05 es un sensor ultrasónico preciso, versátil y fácil de usar, ideal para robots, automatización, domótica y seguridad. Su mayor rango y flexibilidad lo hacen una excelente alternativa al HC-SR04 para proyectos más exigentes. 🚀

Distancia de prueba = (tiempo de alto nivel x velocidad del sonido (340M / S) / 2.

CARACTERÍSTICAS:

• Voltaje de funcionamiento: 5VDC.
• Salida de alto nivel: 5VDC.
• salida de bajo nivel 0VDC.
• Ángulo de inducción: no más de 15°.
• Corriente estática: menos de 2mA.
• Rango de detección: 2cm a 450cm.
• Alta presición: Hasta 0.3cm.

PRINCIPIOS DE FUNCIONAMIENTO:

• (1) El rango de disparo IO, señal de alto nivel para al menos 10 us;
• (2) El módulo envía automáticamente ocho ondas cuadradas de 40 KHZ, detecta automáticamente si hay señal de regreso.
  (3) Han devuelto la señal, a través del nivel alto de salida IO, la duración del nivel alto es el tiempo de onda ultrasónica desde el lanzamiento hasta el regreso. La distancia de prueba = (alto nivel de tiempo * velocidad del sonido (340 m / S)) / 2
