Receptor de audio bluetooth con amplificador digital de 2x50W

DESCRIPCIÓN:

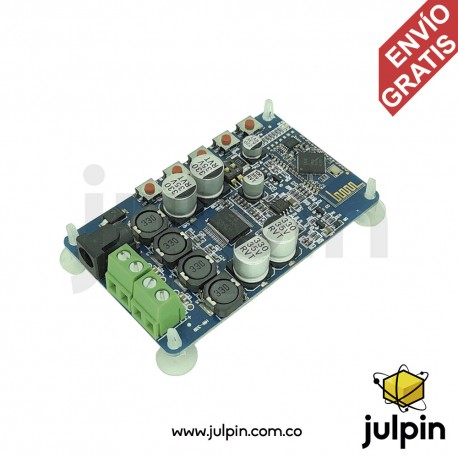

Este producto es un módulo receptor de audio estereo bluetooth 4.0 con amplificador digital de 2 canales con una salida de hasta 50W por cada canal, según la configuración de voltaje de alimentación y la impedancia de los parlantes. Está basado en el chip amplificador digital TDA7492P e incorpora un chip pre-amplificador N5532 que le permite mejorar el desempleño y potencia al amplificador principal, posee un módulo bluetooth CSR8635 V4.0. y dos interruptures DIP que se pueden ajustar directamente para ampliar aún más los niveles de potencia y amortización del sonido.

Este módulo o tarjeta es un dispositivo que fue creado pensando en darle a los entusiastas y amantes de la electrónica y el desarrollo de nuevos dispositivos, la posibilidad de diseñar y construir su propio y personalizado sistema de audio, permitiéndole conectarse a través de Bluetooth con otros equipos que posean este sistema, como los celulares o tablets y transferir un flujo de señales de audio sin conexión de cable.

El módulo está diseñado para trabajar con un voltaje que puede variar entre los 8V DC mínimo y hasta hasta 24V DC máximo, incluyendo un terminal de 2,1mm para conectarlo a un adaptador de corriente común. Así mismo puede trabajar con parlantes o grupos de parlantes con arreglos de impedancias de 4, 6, 8 y 16 Ohmios.

CARACTERÍSTICAS:

• Está basado en el Chip TDA7492P con un pre-amplificador N5532
• Incorpora un módulo bluetooth CSR8635 Versión 4.0
• Potencia de salida de hasta 50W por canal en impedancia de 6 Ohm y voltaje de alimentación cercano a 24V DC (Se recomeinda instalar ventilador externo para llevarlo a estos niveles máximos de exigencia)
• Conector de alimentación para plug 2,1mm.
• Voltaje de alimentación entre 8V DC min. y 24V DC Max.
• Frecuencia: 80MHz RISC MCU and 80MIPS Kalimba DSP
• Potencia del transmisor de 8 dBm
• Sensibilidad del receptor -89 dBm
• Tamaño del módulo 82 x 50 x 22 mm
• Bluetooth: Versión 4.0
• Alcance de comunicación de entre 10 a 12 metros
• Permite la adaptación de una antena externa para aumentar su alcance
• Puede controlar el volumen del audio con los botones del módulo o desde el dispositivo emisor como el celular.
• Puede controlar el paso a siguiente o anterior canción con los botones del módulo o desde el dispositivo emisor como el celular.
• Puede controlar el play o el pause de la reproducción del audio con el botón del módulo o desde el dispositivo emisor como el celular.
• Indicación del estado del módulo con luces LEDs

CONEXIONES DEL MÓDULO:
