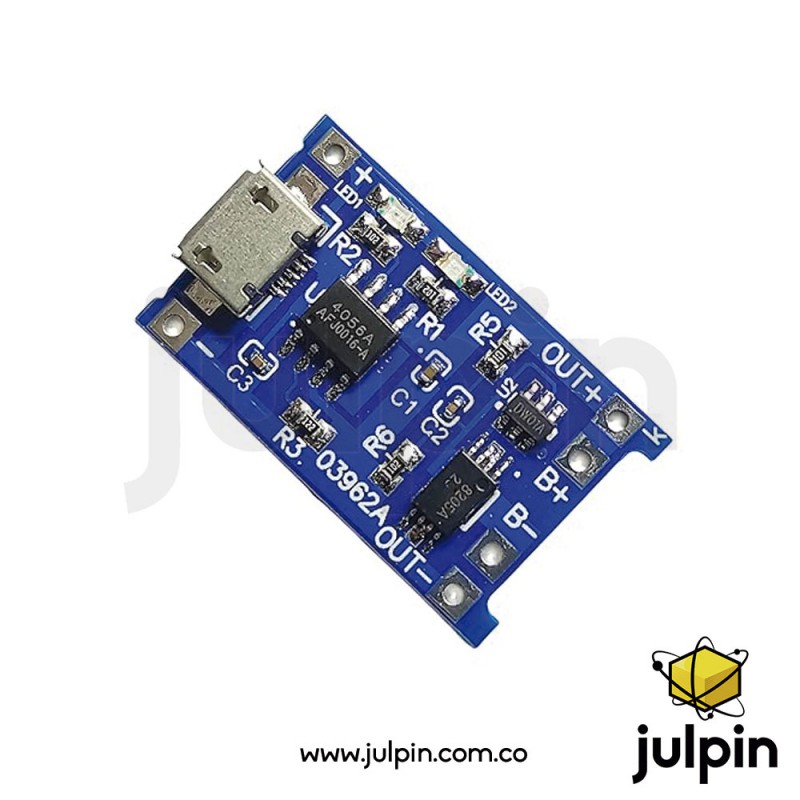

Cargador de batería de lítio 18650 1A TP4056 con conector Micro USB

DESCRIPCIÓN:

Este módulo es un cargador micro USB a 1A para baterías de litio 18650. Utilizando este módulo puedes cargar de forma sencilla baterías Litio/LiOn de una celda. Funciona con baterías con voltajes de carga nominal de 3.7V y de carga completa a 4.2V. Ideal para baterías Litio 18650 o baterías de LiOn de smartphones. La corriente de carga es de 1A, este valor de corriente puede ser modificado al cambiar la resistencia R3. El módulo incluye un led que al estar en proceso de carga ilumina en color rojo y cambia a verde cuando la batería esté cargada.

CARACTERÍSTICAS:

• Voltaje de alimentación: 4.5V a 5.5V DC
• Cargador tipo: CC/CV (corriente constante/voltaje constante)
• Corriente de carga en CC seteado a 1A (configurable cambiando una resistencia)
• Voltaje de carga en CV: 4.2V
• Precisión de carga 1.5%
• Entrada tipo Micro-USB
• Led indicador Rojo cuando está cargando
• Led indicador Verde de carga completa
• Atención: NO tiene protección a polaridad inversa
• Chip de carga: TP4056
• Temperatura de trabajo: -10° a +85°.
• Dimensiones:27mm x 19mm x 3.5mm.

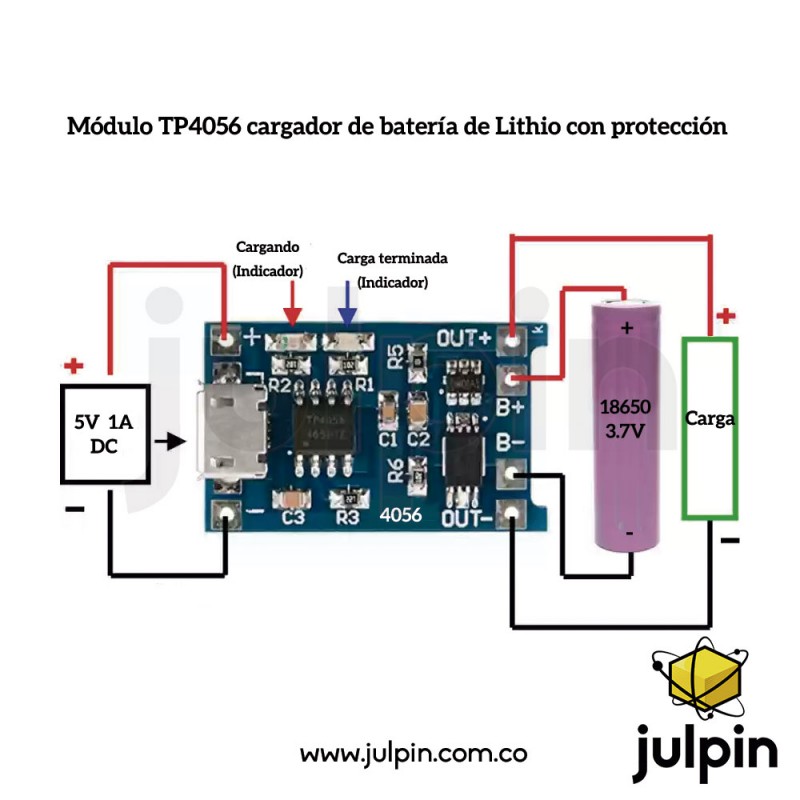

MODO DE EMPLEO:

1. Desconectar el módulo cargador tanto de la batería como de la alimentación.
2. Identificar la polaridad de la batería con la ayuda de un voltímetro, el voltaje de la batería no debe ser menor a 2.5V, si el voltaje es menor el cargador no funcionará adecuadamente.
3. Conectar la batería al cargador teniendo mucho cuidado con la polaridad correcta, conectar la batería con la polaridad invertida dañará irreversiblemente tanto el cargador como la batería.
4. Alimentar el cargador por el puerto Micro-USB o por los terminales "IN+" y "IN-".
5. Durante la carga el led rojo debe estar encendido, cuando la carga se completa debe encender el led verde.
6. Completada la carga debemos retirar la alimentación y la batería.

RECOMENDACIONES:

• Los terminales "BAT+" y "BAT-" solo deben conectarse con la batería a cargar, no conectar circuitos adicionales (el voltaje en estos terminales no es constante).
• Solo se debe conectar una batería por Cargador TP4056, no cargar baterías en paralalo ni en serie con este cargador.
• No dejar el cargador en funcionamiento sin supervisión.
• La corriente de carga recomendada es de 37% a la capacidad de la batería y nunca mayor al 100% (1C). Este cargador es recomendado para baterías con una capacidad mínima de 1000mAh.
