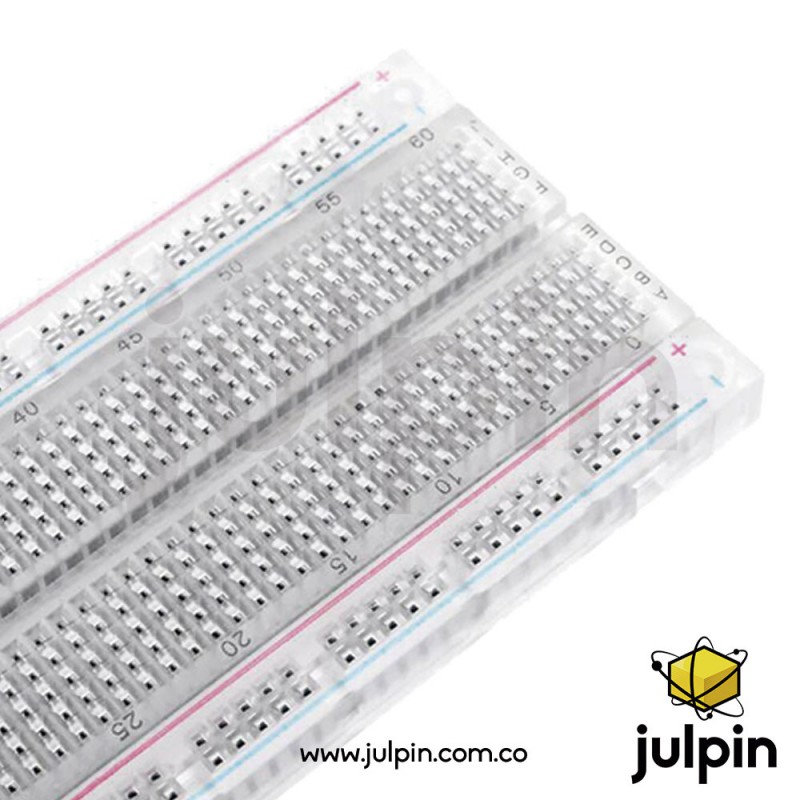

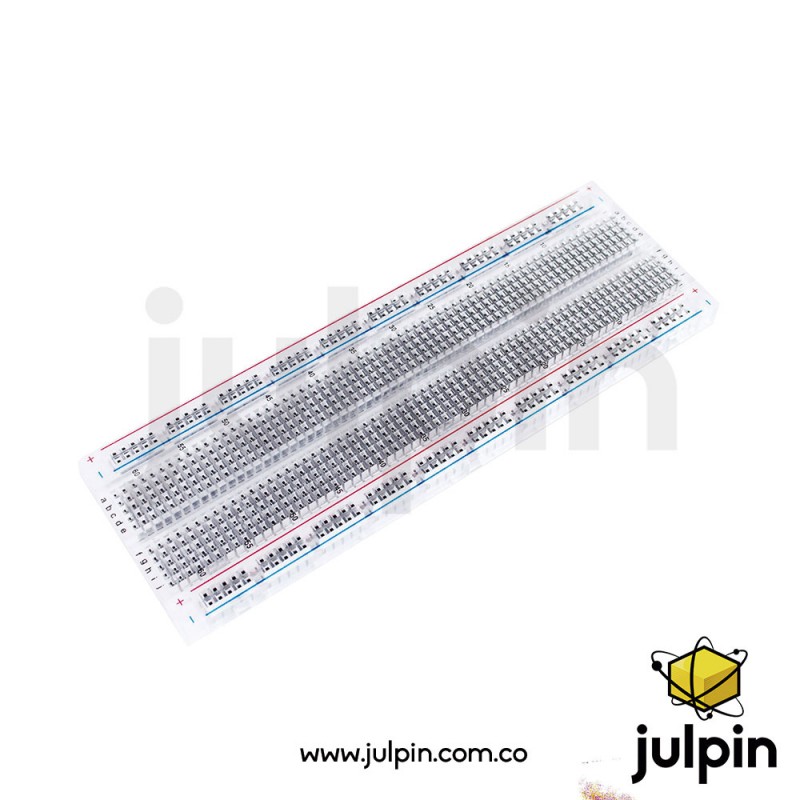

Protoboard transparente de 830 puntos

DESCRIPCIÓN:

Este protoboard se trata de un tablero, placa de pruebas o placa de inserción, también conocido como breadboard, el cual posee 830 orificios de interconexión distribuidos en 1 zona master para conexión de componentes con 630 puntos y 2 buses de alimentación con 50 puntos positivos y 50 negativos cada uno, para un total de 200 puntos de alimentación, además el protoboard incorpora en su parte trasera una película de material pegante autoadhesivo con el propósito de permitirle fijar el tablero a una superficie, si es que así lo requiere su proyecto.

Este tablero breadboard es ideal para realizar la conexión de prueba de circuitos electrónicos de prototipado en colegios y universidades o incluso para aquellos entusiastas de la electrónica que de manera autodidacta desarrollan sus proyectos. La parte exterior del tablero está mercada con la numeración de las líneas de conexión y también identificando con una línea azul y roja la polaridad de las conexiones internas para ayudar a prevenir cortocircuitos por malas conexiones.

Se ajusta al estándar de distribución interna de conexiones y está fabricado pensando en aquellos proyectos académicos o de gusto personal en los que se requiere un poco más de área de conexión, manteniendo un aspecto limpio en el montaje del proyecto. La estructura externa del protoboard incorpora guías de empalme macho y hembra a los lados para permitirle, de ser necesario unirse con otros protoboards para un proyectos escalable.

CARACTERÍSTICAS:

• Total de puntos de conexión 830.
• Buses de alimentación a cada lado.
• 200 punto de conexión de alimentación.
• 630 puntos de montaje de sensores y conexiones.
• Cubierta transparente.
• Medidas: 16,3cm x 5,3cm x 0,9cm.
• Guias de empalme con otros protoboard a los lados.
• Marcación de filas y columnas para facilitar el diseño y conexión
• Cinta doble cara en su respaldo para asegurarlo a la superficie del proyecto
• Peso: 80g
