Protoboard de 2390 puntos

DESCRIPCIÓN:

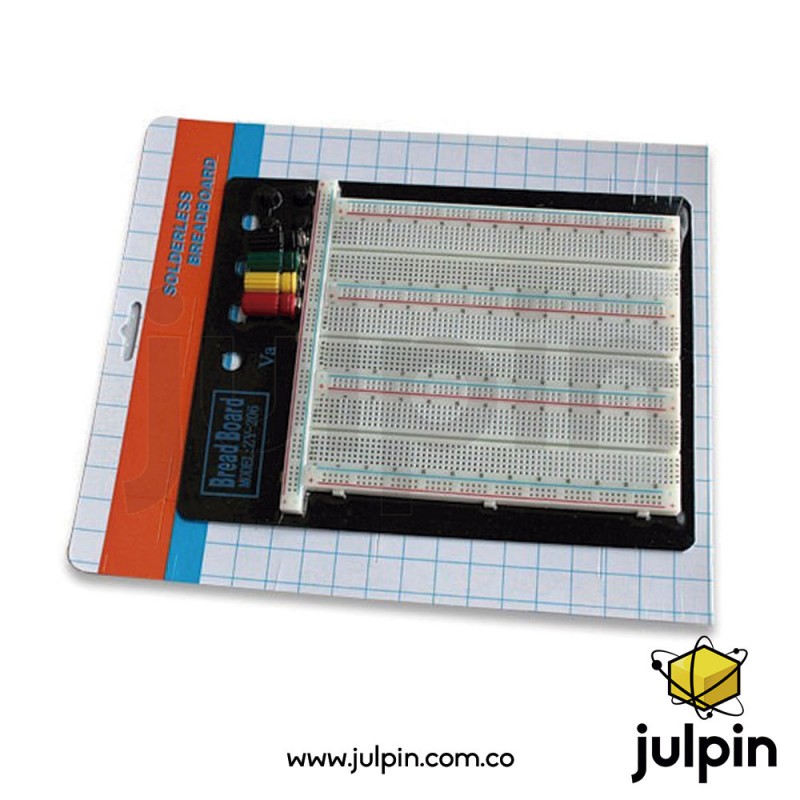

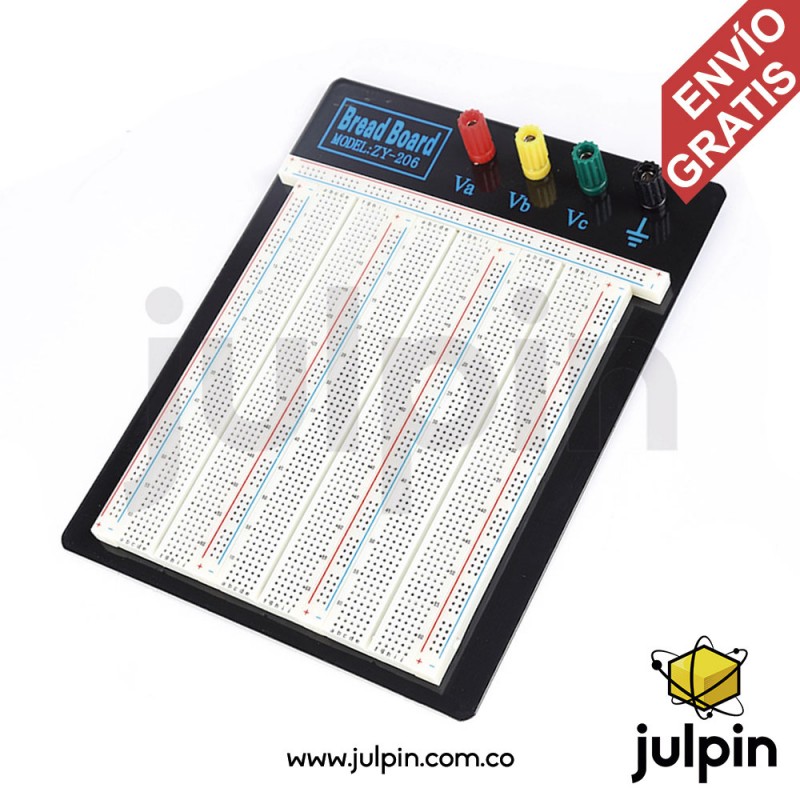

El protoboard SY-206 se trata de un tablero, placa de pruebas o placa de inserción, también conocido como breadboard, el cual posee 2390 orificios de interconexión distribuidos en 3 zonas master para conexión de componentes con 630 puntos cada uno, para un total de 1890 puntos, 5 buses de alimentación con 50 puntos positivos y 50 negativos, para un total de 500 puntos de alimentación, además el conjunto del protoboard está montado sobre una base metálica con 4 conectores hembra tipo banana, identificados con los colores amarillo, rojo, verde y negro, así como un adhesivo con 4 soportes de goma para instalarlos en la lámina base a modo de patas de apoyo antideslizantes para el conjunto.

Este tablero breadboard SY-206 es ideal para realizar la conexión de prueba de circuitos electrónicos de prototipado que por su tamaño está habilitado para soportar mantajes medianamente grandes. La parte exterior del tablero está mercada con la numeración de las líneas de conexión y tambien identificando con una línea azul y roja la polaridad de las conexiones internas para ayudar a prevenir cortocircuitos por malas conexiones.

CARACTERÍSTICAS:

• Total de puntos 2390.
• 3 zonas master con 630 puntos cada una.
• 5 Buses de alimentación con 100 puntos cada uno.
• 4 Terminales hembra de entradas globales tipo banana.
• Base del ensamble en lamina metálica.
• Tamaño total de la base 175mm x 228mm.

CONEXIONES:
