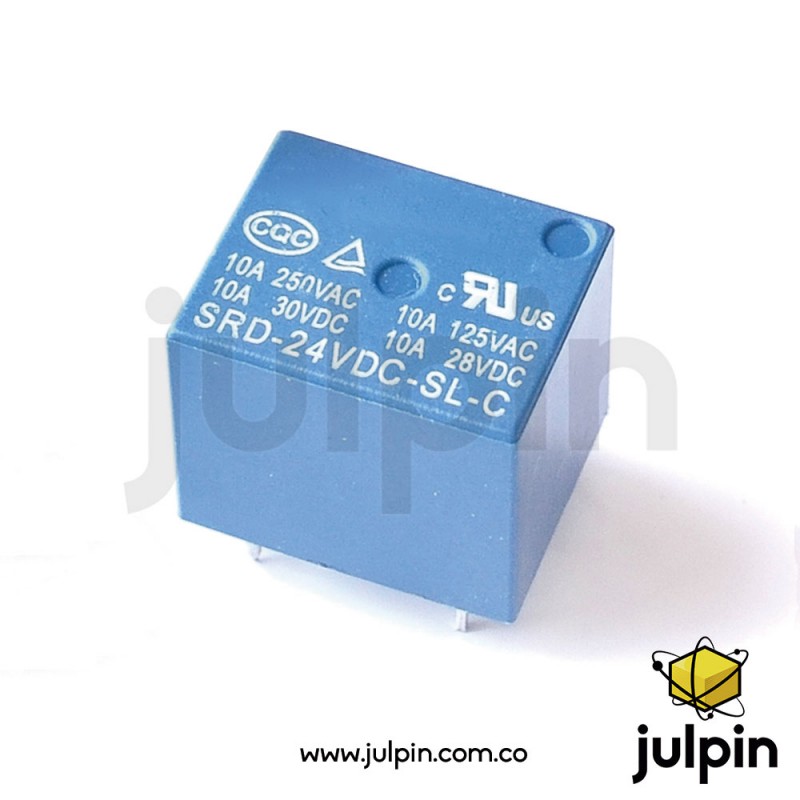

Relé SRD de 24VDC

DESCRIPCIÓN:

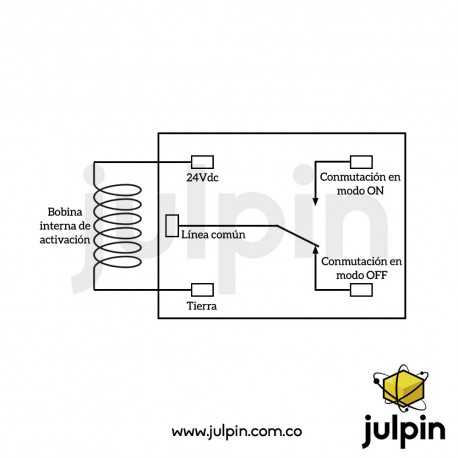

Este YXA041-24 es uno de los relés más comunmente utilizados en la electrónica y los proyectos de robótica. Consiste en un componente encapsulado que internamente posee una bobina y unas láminas de contacto. En este caso el relay es de 5 patas 2 que son utilizadas para la activación de la bobina, una de llas es el negativo y la otra el positivo de 24VDC. Las otras tres patas son una de entrada de la corriente a conmutar y las otras dos la salida commutada. Este relay tiene la caracteristica de ser NC en una salida y NA en la otra, es decir que mientras la bobina no está energizada, la corriente a conmutar que entra está conectada a una salida y al momento de activar la bobina deja de dar salida por ese terminal y da salido por el otro. (ver la gráfica)

CARACTERÍSTICAS:

• Voltaje de accionamiento de la bobiba: 24V DC.
• Voltaje AC máximo de conmutación: 125VAC
• Corriente AC máxima de conmutación: 10A.
• Voltaje DC máximo de conmutación: 28VDC.
• Corriente DC máxima de conmutación: 10A.
• Tamaño: 19mm * 15mm * 15mm (longitud * anchura * altura)
