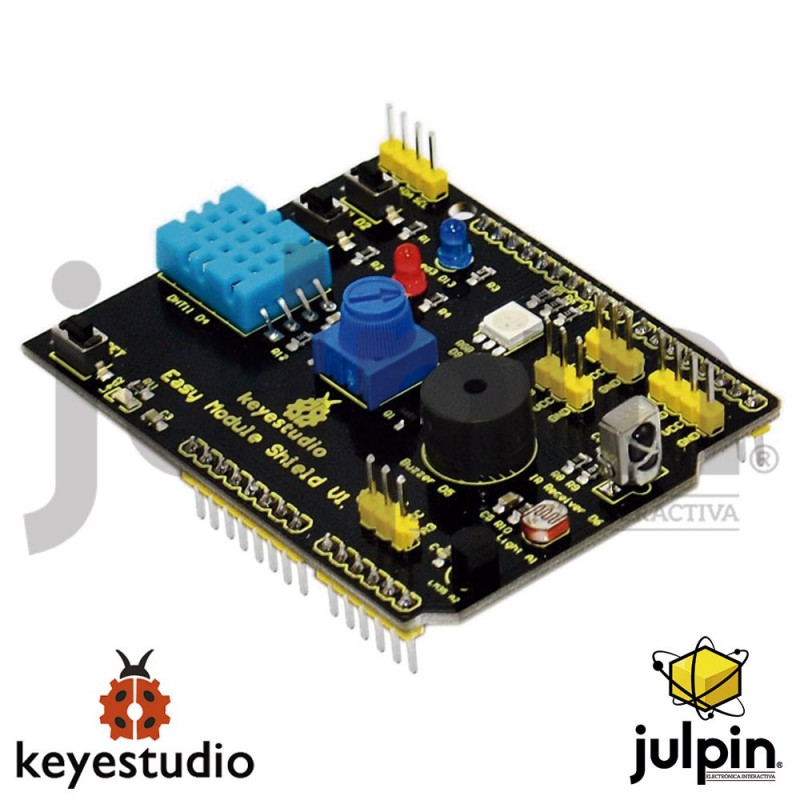

Shield o Escudo multi-proposito V1 con varios sensores para arduino

DESCRIPCIÓN

El Shield o escudo multi-proposito V1 es una placa de aprendizaje basada en Arduino que no necesita soldar y conectar. Es solo descargar directamente el programa para completar el experimento. Es multiuso porque ofrece una variedad de sensores que usandolos con las bibliotecas de códigos de los módulos sensores que han sido incorporados en la placa. Puede utilizarlos directamente. Hay puertos extendidos en el escudo para ayudarle a completar otros experimentos.

CARACTERÍSTICAS

• Compatible con el controlador principal del mercado, tales como UNO R3 y MEGA2560
• Uso de un indicador LED de dos canales para mostrar la condición de trabajo del programa para modular el programa convenientemente
• Completar el experimento de interrupción externa mediante conmutador de llave de dos canales
• Un botón de reinicio
• Medición de la temperatura y la humedad con el módulo del sensor de temperatura y humedad DHT11
• Uso del potenciómetro giratorio para realizar entradas analógicas
• Alarmar y hacer sonido por el módulo de buzzer pasivo
• LED a todo color
• Provee un fotovaristor para detectar el brillo de la luz
• Permite experimentos de medición de temperatura con sensor de temperatura LM35D
• Detección de recepción de infrarrojos por receptor de infrarrojos
• Puerto digital de 2 canales (D7, D8)
• Puerto analógico de 1 canal (A3)
• Una interfaz de la CII
• Un puerto serie TTL

VISTA DE CONJUNTO ENSAMBLADO CON LA TARJETA UNO R3

CÓDIGO BÁSICO DE PRUEBA

#include <IRremote.h>
#include <dht11.h>
dht11 DHT;
#define DHT11_PIN 4

//buzzer pin
int buzzer = 5;

//button pins
int KEY2 = 2;
int KEY3 = 3;

//pin definition of flowing light
int led5 = 13;
int led4 = 12;
int led3 = 11;
int led2 = 10;
int led1 = 9;

int RECV_PIN = 6; //define input pin on Arduino
IRrecv irrecv(RECV_PIN);
decode_results results;

char i=0,flag=2;
void setup ()
{
  Serial.begin(9600);

  irrecv.enableIRIn(); // Start the receiver

  attachInterrupt(0, falling0, FALLING);
  attachInterrupt(1, falling1, FALLING);

  pinMode(buzzer,OUTPUT);
  digitalWrite(buzzer,HIGH);

  pinMode(led1,OUTPUT);
  pinMode(led2,OUTPUT);
  pinMode(led3,OUTPUT);
  pinMode(led4,OUTPUT);
  pinMode(led5,OUTPUT);
  for(char i=9;i<14;i++)
   digitalWrite(i,LOW);
}

void loop()
{
  if(flag==0)
  {
  buzzer_();                //testing buzzer
  led_display();            //testing LED
  }
  if(flag==1)
  {
  Serial.println("status,  Hum(%),  Tem(C)      analog_val      light_val     lm35_val");
  DHT11();
  Serial.print("          ");
  analog();                //testing analog input
  Serial.print("            ");
  Light();
  Serial.print("           ");
  LM35();
  Serial.println("          ");
  delay(800);
  }
  if(flag!=0 & flag!=1)
  {
    if (irrecv.decode(&results))
     {
       Serial.println(results.value, HEX);
       irrecv.resume(); // Receive the next value
     }
  }
}

void DHT11()
{
int chk;
chk = DHT.read(DHT11_PIN);    // READ DATA
switch (chk)
  {
    case DHTLIB_OK:
                Serial.print("OK        ");
                Serial.print(DHT.humidity,1);
                Serial.print("       ");
                Serial.print(DHT.temperature,1);
                break;
    case DHTLIB_ERROR_CHECKSUM:
                Serial.print("Checksum error        ");
                break;
    case DHTLIB_ERROR_TIMEOUT:
                Serial.print("Time out error        ");
                break;
    default:
                Serial.print("Unknown error         ");
                break;
  }
}

void buzzer_(void)
{
 char i;
 for(i=0;i<80;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  delay(1);//delay1ms
  digitalWrite(buzzer,HIGH);//not sound
  delay(1);//ms delay
 }
 for(i=0;i<100;i++)// output a frequency sound
 {
  digitalWrite(buzzer,LOW);// sound
  digitalWrite(buzzer,HIGH);//not sound
  delay(2);//2ms delay
 }
}

void led_display()
{
 digitalWrite(led1,HIGH);
 delay(500);
 digitalWrite(led1,LOW);
 digitalWrite(led2,HIGH);
 delay(500);
 digitalWrite(led2,LOW);
 digitalWrite(led3,HIGH);
 delay(500);
 digitalWrite(led3,LOW);
 digitalWrite(led4,HIGH);
 delay(500);
 digitalWrite(led4,LOW);
 digitalWrite(led5,HIGH);
 delay(500);
 digitalWrite(led5,LOW);
}

void analog()
{
int val;
val=analogRead(A0);
Serial.print(val);
}

void Light()
{
int val;
val=analogRead(A1);
Serial.print(val);
}

void LM35()
{
int val;
val=analogRead(A2);
Serial.print(val);
}

void falling0()
{
flag=0;
}
void falling1()
{
flag=1;
}

RESULTADO DE LA PRUEBA

Después de encendido, el indicador D1 está encendido, la luz TX de la tarjeta está parpadeando y el indicador LED13 está siempre encendido. Pulse SW1 para comenzar a emitir luz y zumbador y, a continuación, abrir el puerto serie. Puede detectar directamente la recepción de infrarrojos sin presionar los botones, el monitor muestra el valor. Pulse SW2 al abrir el puerto serie para iniciar las funciones de DHT11, entrada analógica, dispositivo fotosensible y prueba LM35, el monitor que muestra el valor.

Si necesita probar de nuevo, cierre el puerto serie y pulse el botón de reinicio para repetir los pasos anteriores.
