Shield controlador de Motor (Puente H) L298P

DESCRIPCIÓN

El shield controlador de motor (puente H) L298P permite controlar de manera excelente dos motores de corrente continua a través del chip dedicado L298P que controla su accionamiento, Esta unidad puede controlar dos motores de corriente continua manejando una corriente de 2 Amp. Las salidas de los motores utilizan 8 diodos fusibles como protección. Está diseñado de tal manera que permite acloplarse de manera directa en la tarjerta UNO R3, MEGA o similares del sistema arduino para un uso mas sencillo y conveniente.

CARACTERÍSTICAS

• La parte lógica funciona con una tensión de entrada VD: 5 V DC
• La parte de accionamiento funciona con tensión de entrada VS: entrada VIN de 12 v a 6,5 v, entrada PWRIN de 35 v a 4,8 v
• La parte lógica durante su operación maneja una corriente de Iss: <36 mA
• La parte motriz durante su operación maneja una corriente de Io: <2 Amp
• La potencia máxima de disipación: 25 w (T = 75 æ)
• El nivel de entrada de la señal de control: alto nivel <Vin <5 V, 2,3 V nivel bajo <Vin <0,3 V a 1,5 V
• Temperatura de trabajo: - 25 + 130
• Interfaz de hardware: terminales con espaciado de 5,0 mm
• Forma de la impulsión: conductor dual de energía (puente H)
• Un Pin dedicado: D4 ~ D7 motor de accionamiento directo
• Soporta modelos PWM / PLL de control de velocidad del motor.
• Tamaño: 68 * 53 milímetros

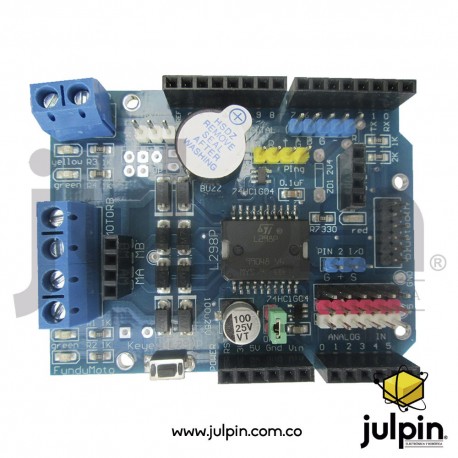

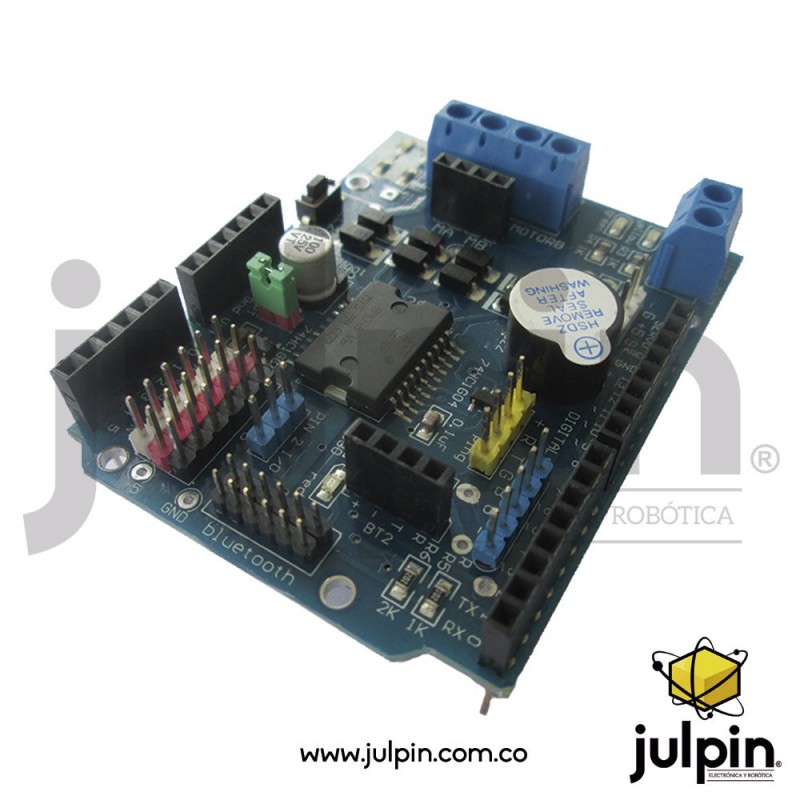

VISTA DE ENSAMBLE CON LA UNO R3
