Reloj en tiempo real DS1302

YXA348

Nuevo

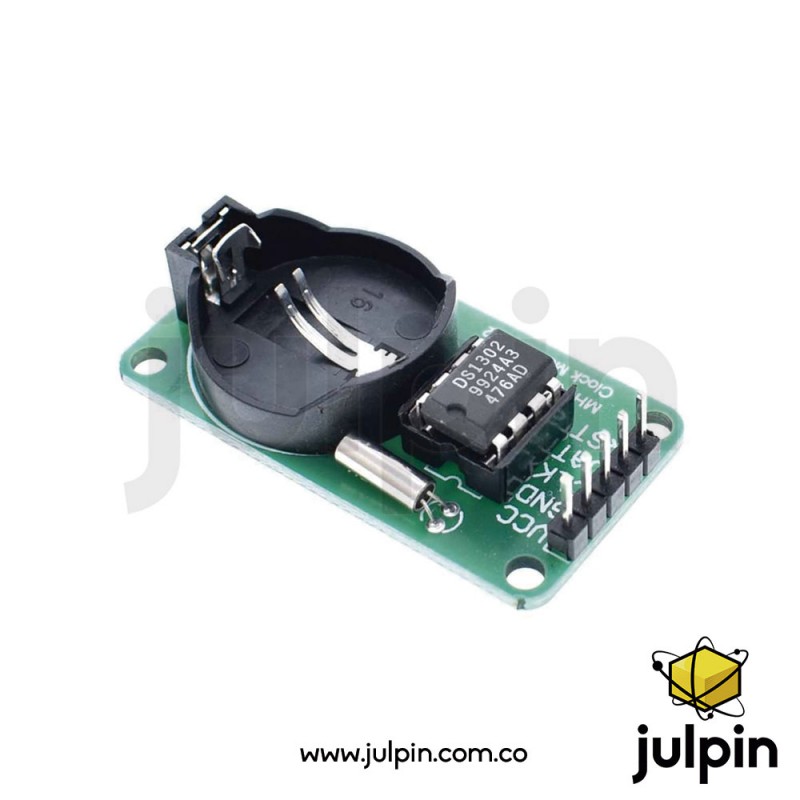

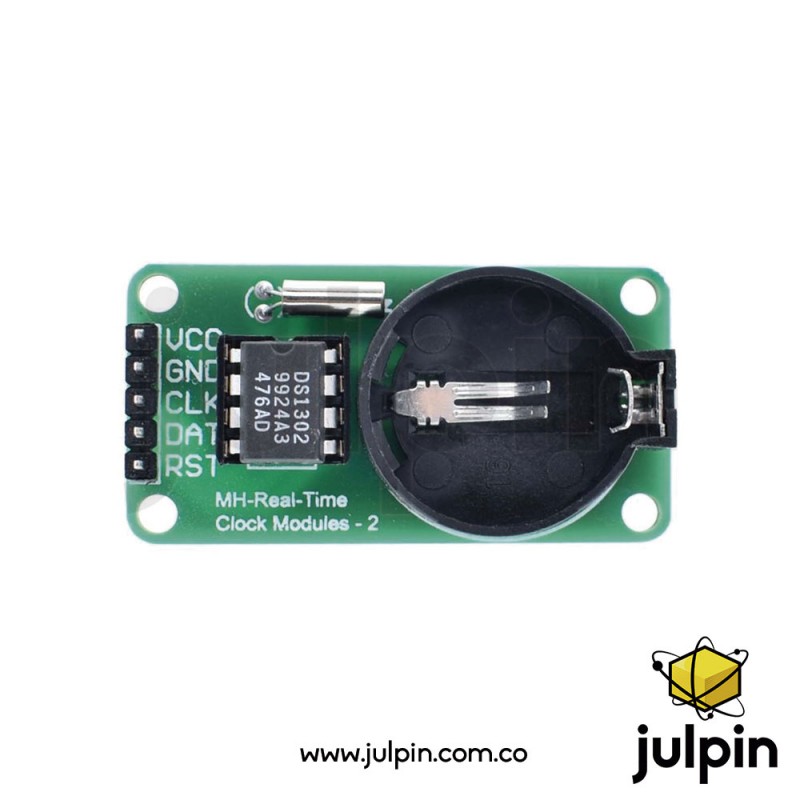

Módulo de reloj en tiempo real DS1302

DISPONIBLE PARA ENTREGA INMEDIATA.
9.000 $
Cantidad

Comprar por WhatsApp

DESCRIPCIÓN:

Este módulo de reloj en tiempo real está basado en el chip DS1302. es un módulo ampliamente usado en proyectos que requieren mantener actualizada la fecha y hora aun cuando se corte completamente la corriente del equipo en el que está instalado. Este módulo utiliza la corriente de una batería que debe ser instalada en el PCB para alimentar permanentemente el DS1302. (SÍ INCLUYE LA BATERÍA)




CARACTERÍSTICAS:

  • Basado en el chip: DS1302.
  • Microprocesador compatible con voltaje de operación del módulo de chip 3.3V / 5V, 5V y 3.3V
  • Chip desmontable.
  • Voltaje de operación: 3V DC.
  • Corriente: 260 mA.
  • Temperatura de funcionamiento: 0° ~ 70°.
  • Tipo de batería: CR2032. (No usar batería recargable).
  • Crystal 32.768KHz.
  • Capacitancia correspondiente: 6pF.
  • Montaje: 4 orificios de 3.1mm en la placa.
  • Color del PCB: Verde.
  • Tamaño: 42 mm * 24 mm * 12 mm (máx.)

RECOMENDACIONES DE USO:

Para usarlo se plantea una conexión recomendada, aunque puede modificarse con algunos cambios en el código.

  • VCC → +5 V / 3.3V
  • GND → GND
  • CLK → P02
  • DAT → P01
  • RST → P00
  • 1.51 El puerto MCU P0 requiere un pull-up, si su resistencia pull-up de un solo chip no está conectada, puede portar el cable de datos al otro
  • 2VCC y GND no debe invertirse, o quemará el chip
